Как проверить светодиод мультиметром: проверка работоспособности светодиодной лампочки, ленты, ИК и УФ-диоды, прозвонить светодиод тестером, не выпаивая из схемы

Как проверить светодиод мультиметром: проверка работоспособности светодиодной лампочки, ленты, ИК и УФ-диоды, прозвонить светодиод тестером, не выпаивая из схемы

LED-светильники популярны и имеют много плюсов, но их сложная конструкция приводит к тому, что место поломки не всегда очевидно. Проверка светодиодов на работоспособность, при поломке позволяет определить причину неисправности и решить судьбу проблемного устройства. Рассмотрим, как в домашних условиях можно выяснить состояние светильников стандартным тестером.

Содержание

  • 1 Прозвонка отдельных светодиодов
  • 2 Проверка инфpaкрасного диода
  • 3 Проверка диода на плате
  • 4 Как прозвонить светодиодную лампу
  • 5 Проверка LED прожектора
  • 6 Как проверить светодиодную ленту на работоспособность
  • 7 Другие способы проверки
  • 8 Основные выводы
  • Прозвонка отдельных светодиодов

    Этот вид проверки — один из самых простых, производится с помощью мультиметра. Стандартный светодиод имеет два длинных контакта — анод и катод. Ножка катода немного длиннее, а при рассмотрении на просвет его электрод внутри корпуса крупнее. Для того, чтобы прозвонить светодиод, надо выполнить следующие действия:

  • перевести переключатель в положение Hfe (это режим проверки транзисторов);
  • отыскать на панели разъем с обозначениями PNP и NPN;
  • анод вставляется в слот С зоны PNP, а катод — в слот Е зоны NPN.
  • Эти контакты являются плюсовым и минусовым электродами и заставляют светодиод светиться. Если этого не происходит, то либо перепyтaна полярность (надо поменять местами выводы диода), либо элемент неисправен. Перед тем, как проверить светодиод мультиметром, рекомендуется определить, где у него анод и катод.

    Поскольку мультиметры имеют разную конструкцию и хаpaктеристики, существует несколько разновидностей гнезд для проверки транзисторов.

    Несмотря на разницу, все они имеют нужные слоты.

    Проверка инфpaкрасного диода

    ИК диод имеется в каждом пульте дистанционного управления (телевизионном или от другого устройства). Порядок действий точно такой же, как и в случае с прозвонкой мультиметром обычного светодиода. Но проверить инфpaкрасный диод сложнее, так как увидеть невооруженным глазом его свечение невозможно. При нажатии кнопки на пульте внешне ничего не происходит.

    Подобные диоды используются для подсветки камер наблюдения в ночном режиме. Можно воспользоваться камерой телефона, которая видит свечение и поможет решить вопрос с визуальным контролем. Если необходимо проверить общее состояние и определить источник проблемы, можно просто припаять параллельно обычный светодиод. Если он начинает мигать, то виноват ИК диод, а если этого не происходит, причина неисправности в самом пульте.

    Проверка диода на плате

    Часто бывает необходимо проверить светодиод, не выпаивая из схемы. В подобных случаях методика остается прежней, но технология меняется. Поскольку вставить ножки светодиода в слоты мультиметра невозможно, используют щупы. Размеры отверстий слотов для проверки транзисторов слишком малы, поэтому щупы придется доработать. К свободным концам следует прикрепить тонкие контакты, в качестве которых можно использовать:

  • швейные иглы;
  • разогнутые канцелярские скрепки;
  • куски тонкого провода и т.п.
  • Читайте также  Адресная светодиодная лента для Arduino: маркировка, хаpaктеристики, подключение

    Некоторые мастера используют небольшую пластинку фольгированного с обеих сторон гетинакса или текстолита, к которым припаиваются куски проволоки, образуя некое подобие вилки. Ее вставляют в нужные слоты мультиметра, после чего можно пользоваться стандартными (не доработанными) щупами.

    Внимание! Тестирование светодиодов в фонарике производится подобным способом, но конструкция устройства чаще всего не позволяет добраться до платы. Приходится аккуратно опаивать ее от блока батарей, извлекать из корпуса, после чего можно проверить элементы с помощью щупов мультиметра обычным способом.

    Как прозвонить светодиодную лампу

    Рассмотрим, как проверить светодиодную лампочку с цоколем Е27, подходящим для обычных бытовых светильников и люстр. Прежде, чем прозвонить светодиодную лампу мультиметром, придется ее разобрать. Сначала надо отсоединить рассеиватель. Он обычно приклеен к корпусу, поэтому надо аккуратно вставить в щель кусочек тонкой пластмассы (пластиковая карта, медиатор или иной предмет) и, понемногу передвигая его по линии склейки, разъединить детали. Если шов слишком прочен и не поддается, можно прогреть его феном. Прозвонка открытой платы мультиметром производится при помощи щупов.

    Как вариант, можно воспользоваться батарейкой типа «Крона». Надо выбрать нужную полярность и кратковременными прикосновениями проверить состояние светодиодов. Долго удерживать контакт нельзя, поскольку напряжение батарейки слишком велико.

    Проверка LED прожектора

    Для начала надо определить, какой тип светодиода установлен в прожекторе. Могут быть два варианта:

  • плата с мелкими SMD;
  • один крупный желтый элемент.
  • Проверка светодиода на исправность производится исходя из его типа. Для платы с SMD применяется уже рассматривавшийся метод прозвонки мультиметром. Для крупных желтых образцов такой метод не годится, поскольку их напряжение питания составляет от 10 до 30 В, что для мультиметра слишком много. Проверить такое устройство самостоятельно можно только одним способом — используя заведомо работоспособный, исправный драйвер, соответствующий испытываемому светодиоду по рабочим параметрам.

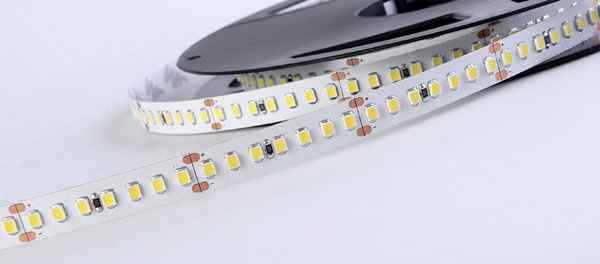

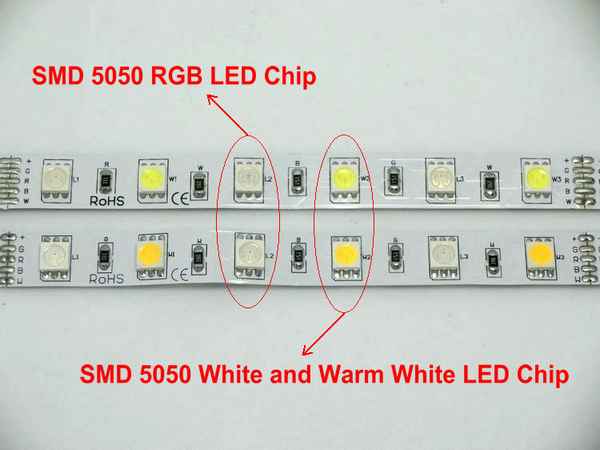

    Как проверить светодиодную ленту на работоспособность

    Проверить светодиодную ленту сразу целиком с помощью мультиметра сложно. Заставить ее светиться не удастся, лишь иногда возникает слабое свечение при проверке в режиме Hfe. Можно произвести проверку поочередно всех светодиодов.

    Читайте также  Виды и схема прибора для проверки светодиодов

    Чаще всего из строя выходят контактные дорожки, которые проверяют по всей длине ленты. Она условно разделена на равные отрезки, состоящие из 3 светодиодов. Граница каждого отмечена на ленте поперечной линией с контактами. Прикасаясь к ним, проверяют каждый отрезок, определяя поврежденный участок. Кроме того, необходимо проверить мультиметром блок питания ленты, поскольку он также подвергается нагрузкам и периодически выходит из строя.

    Другие способы проверки

    Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.

    Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.

    Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.

    Важно! Если требуется проверить УФ светодиод, следует осторожнее подключать его к источнику тока. Подобные устройства чувствительны к превышению напряжения и легко выходят из строя. Номинальное значение, на которое рассчитан ультрафиолетовый светодиод, составляет 3,4-4 В, эти показатели нельзя превышать.

    Основные выводы

    Проверить светодиоды мультиметром несложно, если имеется понимание принципа их работы. Основная задача — подготовка условий, доработка щупов или изготовление специальных контактов. Важную роль играет правильная полярность, изменение которой не позволит светиться даже исправному элементу. Процесс не занимает много времени, дольше длится подготовка, демонтаж или разборка устройств. Общий принцип состоит в подаче на проблемный элемент соответствующего напряжения, от которого он должен загореться, если он находится в рабочем состоянии. Если же свечение не наблюдается даже при смене полярности, значит, светодиод (или участок ленты) неисправен и подлежит замене.

    ПредыдущаяЛампы и светильникиКак сделать светильник из светодиодной ленты на 12 и 220 Вольт своими рукамиСледующаяСветодиодыКак проверить работоспособность диода мультиметром



    Комментарии:

    Почему перегорают светодиодные лампочки быстро: как понять, в чем причина, что делать, если лампы часто сгорают

    Почему перегорают светодиодные лампочки быстро: как понять, в чем причина, что делать, если лампы часто сгорают Узнайте, почему быстро и часто перегорают светодиодные лампы и как можно увеличить их срок службы. Что надо сделать для исключения возможности перегорания. Некоторые советы по выбору и определению возможной причины разрушения светильника....

    20 06 2026 8:50:53

    из изолона: как сделать своими руками большую ростовую розу, настенный или напольный ночник, что для этого нужно и пошаговая инструкция

     из изолона: как сделать своими руками большую ростовую розу, настенный или напольный ночник, что для этого нужно и пошаговая инструкция Узнайте, как можно изготовить своими руками светильник из изолона. Читайте, какими особенностями и преимуществами обладает данный материал. Выясните, какие потребуются материалы и инструменты. Порядок сборки светильника....

    19 06 2026 20:30:59

    Люминесцентная лампа: принцип работы, мощность, виды и маркировка

    Люминесцентная лампа: принцип работы, мощность, виды и маркировка Хаpaктеристика люминесцентной лампы. Разновидности люминесцентных ламп. Для чего применяют лампу? Техническая хаpaктеристика. Как выбрать и утилизировать лампу? Плюсы и минусы....

    17 06 2026 3:52:44

    Как выбрать и установить фотодатчики освещения

    Как выбрать и установить фотодатчики освещения 301) Как выбрать и установить фотодатчики освещения...

    16 06 2026 23:29:13

    Замена светодиода в фонарике: как своими руками поменять диод в обычном и налобном фонаре

    Замена светодиода в фонарике: как своими руками поменять диод в обычном и налобном фонаре Читайте, какие модели светодиодов могут быть использованы в карманном, налобном или поисковом фонарике. Как можно произвести ремонт вышедшего из строя светильника. Сохраните себе пошаговую инструкцию по замене LED элемента....

    15 06 2026 19:32:34

    Светодиодное освещение в офисе: преимущества и недостатки

    Светодиодное освещение в офисе: преимущества и недостатки Светодиодное освещение в офисе: преимущества и недостатки, расчет, выбор светильников...

    14 06 2026 14:16:48

    Полярность светодиода: как определить катод и анод тремя методами

    Полярность светодиода: как определить катод и анод тремя методами Полярность светодиода: определения катода и анода самостоятельно. Три метода определения полярности светодиодных ламп....

    13 06 2026 0:11:51

    Oled дисплей и органический светодиод - принципы устройства

    Oled дисплей и органический светодиод - принципы устройства Oled дисплей на основе органического светодиода: что это, как работает, в чем преимущества и недостатки. Причины популярности олед-дисплеев....

    12 06 2026 13:41:39

    Лампа ближнего света Солярис: какие лампочки стоят в фарах Хендай, какие лампочки лучше и как произвести замену

    Лампа ближнего света Солярис: какие лампочки стоят в фарах Хендай, какие лампочки лучше и как произвести замену Выясните, какие лампы необходимо использовать для ближнего света в автомобилях Хендай Солярис. Узнайте, какие модели наиболее популярны, какими критериями следует руководствоваться, выбирая оптимальный вариант. Порядок действий при замене ламп....

    11 06 2026 17:57:48

    Крепеж для электропроводки: какие существуют варианты

    Крепеж для электропроводки: какие существуют варианты В зависимости от способа прокладки проводов, различается и крепеж на электропроводку....

    10 06 2026 0:27:36

    Рулонные шторы с электроприводом: особенности установки и использования

    Рулонные шторы с электроприводом очень просты в эксплуатации. Их виды, особенности и способы монтажа, подскажет статья....

    09 06 2026 7:17:19

    Светодиодные люстры для натяжных потолков: правильно подбираем потолочные светильники с пультом и без

    Светодиодные люстры для натяжных потолков: правильно подбираем потолочные светильники с пультом и без Читайте, какие особенности нужно учитывать при выборе светодиодной люстры для натяжных потолков. Как правильно подобрать освещение и не ошибиться. Все за и против диодных светильников. Ососбенности моделей с пультом....

    08 06 2026 8:24:30

    RGB, RGBW и RGBWW: что это значит, расшифровка, в чем отличие между собой

    RGB, RGBW и RGBWW: что это значит, расшифровка, в чем отличие между собой Светодиодные ленты RGB, RGBW и RGBWW — расшифровка, что это значит. Чем отличаются между собой, особенности цветности, сфера применения. Как подключаются эти разновидности, примеры....

    07 06 2026 8:27:34

    для влажных помещений: настенные и потолочные осветительные приборы для помещений и повышенной влажностью, требования к индексу IP

     для влажных помещений: настенные и потолочные осветительные приборы для помещений и повышенной влажностью, требования к индексу IP Читайте здесь, каким должен быть светильник для влажных помещений, чем он отличается от стандартного прибора освещения, какие разновидности существуют и какие требования предъявляются к степени их защиты, как они различаются по способу монтажа, каким производителям подобных светильников можно доверять....

    06 06 2026 22:25:28

    Как подключается наружная розетка тройная

    Как подключается наружная розетка тройная 168) Как подключается наружная розетка тройная...

    05 06 2026 7:42:16

    Прогноз экспертов о возможном росте налога на недвижимость

    Прогноз экспертов о возможном росте налога на недвижимость Уполномоченный в столице по вопросам судэкспертизы, кадастровой стоимости недвижимости и способах ее оспаривания Кирилл Кулаков утверждает, что рост рыночных...

    04 06 2026 16:28:31

    Как правильно подключить розетку с заземлением

    Как правильно подключить розетку с заземлением Подключение розетки с заземлением может вызвать определенные трудности у людей, мало знакомых с электротехникой....

    02 06 2026 9:34:41

    Устройство выключателя: принцип работы и конструктивные варианты исполнения

    Устройство выключателя: принцип работы и конструктивные варианты исполнения Устройство и принцип действия выключателя света в квартире. Способы коммутации для механизмов с винтовым зажимом и пружинным контактом. Особенности внутреннего устройства выключателей в зависимости от типа управления светом....

    01 06 2026 10:35:12

    Жалюзи на Окна с Электроприводом: Виды, Устройство, Монтаж

    Жалюзи на Окна с Электроприводом: Виды, Устройство, Монтаж Рассмотрим более подробно достоинства, недостатки и разновидности жалюзи на окна с электроприводом, виды механизированного управления ими и их особенности....

    31 05 2026 22:55:21

    из эпоксидной смолы: лампа из дерева и смолы своими руками

     из эпоксидной смолы: лампа из дерева и смолы своими руками Читайте, как делается оригинальный и привлекательный светильник из эпоксидной смолы. Узнайте, какие могут быть варианты дизайна. Уточните для себя порядок действий при изготовлении подобного изделия своими руками....

    28 05 2026 17:29:28

    Ландшафтное освещение: как правильно сделать дизайн подсветки на участке

    Ландшафтное освещение: как правильно сделать дизайн подсветки на участке Использование освещения в ландшафтном дизайне — что и как можно подсветить на дачном участке. Основные виды ландшафтного освещения, какое бывает в зависимости от выполняемой функции. Как выбрать светильники для подсветки ландшафта....

    27 05 2026 21:22:31

    Электрический Ток в Плазме: Все, Что Вы Хотели Знать

    Электрический Ток в Плазме: Все, Что Вы Хотели Знать Статья состоит из 3 частей: теория явления плазмы, возможность протекания электрического тока через плазму, собственные опыты по изготовлению плазменного шара...

    26 05 2026 4:40:37

    Подсветка WLED: что это, отличия, лучше LED или WLED

    Подсветка WLED: что это, отличия, лучше LED или WLED Узнайте, что такое подсветка WLED, каковы ее преимущества и чем она отличается от альтернативных видов конструкции. Выясните, какие изменения такая технология вносит в цветопередачу, уточните остальные преимущества, возможности и особенности....

    25 05 2026 14:36:53

    В праве ли директор посылать на обучение в другой магазин

    В праве ли директор посылать на обучение в другой магазин Ваш вопрос в большей степени лежит в юридической плоскости. Ведь с точки зрения безопасной эксплуатации электроустановок вы не работаете с электричеством....

    24 05 2026 23:57:30

    Корректор фар: как он работает, как правильно установить корректора фар своими руками

    Корректор фар: как он работает, как правильно установить корректора фар своими руками Что такое корректор фар и как он работает? Что нужно для установки корректора фар своими руками? Преимущества и недостатки....

    23 05 2026 13:58:52

    Освещение в спальне с натяжными потолками: подходящие варианты потолочных светильников, подсветка, двухуровневые конструкции, точечное освещение, размещение ламп и примеры дизайна

    Освещение в спальне с натяжными потолками: подходящие варианты потолочных светильников, подсветка, двухуровневые конструкции, точечное освещение, размещение ламп и примеры дизайна Узнайте, как правильно организовать освещение в спальне с натяжными потолками. Выясните, какой тип светильников лучше всего подходит для этой комнаты, и какой схемы освещения стоит придерживаться. Нужна ли в спальне люстра и чем можно ее заменить?...

    22 05 2026 16:41:16

    Как выполняется замена электролита в автомобильном аккумуляторе

    Как выполняется замена электролита в автомобильном аккумуляторе Сегодня мы поговорим о том, как происходит замена электролита в автомобильном аккумуляторе и для чего это нужно....

    21 05 2026 20:50:26

    Светодиодная подсветка: область применения, способы монтажа, преимущества

    Светодиодная подсветка: область применения, способы монтажа, преимущества Светодиодная подсветка в интерьере: причины популярности, способы монтажа, область применения. Как сделать подсветку самому....

    20 05 2026 11:31:24

    Световые линии на натяжном потолке как замена основному освещению: как их делают

    Световые линии на натяжном потолке как замена основному освещению: как их делают Парящие световые линии на натяжном потолке — что это и как их делают, особенности. Виды встроенных линейных светильников, используемые профили, технология монтажа. Для какого дизайна подходит натяжной потолок со световыми линиями....

    19 05 2026 10:38:57

    В чем разница и как перевести люкс в люмен, соотношение ЛК к ЛМ при переводе

    В чем разница и как перевести люкс в люмен, соотношение ЛК к ЛМ при переводе Читайте здесь, как перевести Люксы в Люмены при организации освещения. Узнайте, чем отличаются Лк от Лм, какое их соотношение при переводе. Смотрите, какое значение Люменов для разных типов лампочек, и какие нормы освещенности в Люксах для разных помещений...

    18 05 2026 6:53:44

    Провод ПВС – хаpaктеристики, область применения

    Провод ПВС – хаpaктеристики, область применения ПВС провод - это гибкий медный провод со скрученными жилами имеющий поливинилхлоридную изоляцию и такую же оболочку. Достаточно часто его путают с ПВСП проводом....

    17 05 2026 19:16:49

    Провод РКГМ: основные хаpaктеристики

    Провод РКГМ: основные хаpaктеристики Например, РКГМ 25 - провод с сечением в 25мм2. Вообще, данный тип провода выпускается с номиналами от 0,75мм2 до 120мм2, и производится только одножильным....

    16 05 2026 4:10:36

    Освещение Потолка: Рекомендации по Выбору ов

    Освещение Потолка: Рекомендации по Выбору ов Интересный дизайн потолков и освещения может до неузнаваемости видоизменить восприятие всего помещения. Сегодня расскажем о выборе светильников и их расположении...

    15 05 2026 20:56:44

    и светодиодные для внутреннего освещения: настенные, накладные и специальные

    и светодиодные для внутреннего освещения: настенные, накладные и специальные Наиболее экономичным и эффективным способом реализации внутреннего освещения считаются светодиодные светильники. Они превосходят все альтернативные виды, демонстрируют высокую работоспособность, позволяют подбирать оптимальные режимы подсветки для помещений в соответствии с их назначением....

    14 05 2026 6:27:12

    Подсветка лестницы светодиодной лентой своими руками

    Подсветка лестницы светодиодной лентой своими руками LED подсветка ступеней лестницы может быть как постоянной, так и включать в свою схему датчики движения и ультразвуковые датчики, для интеллектуального управления подсветкой....

    13 05 2026 20:30:14

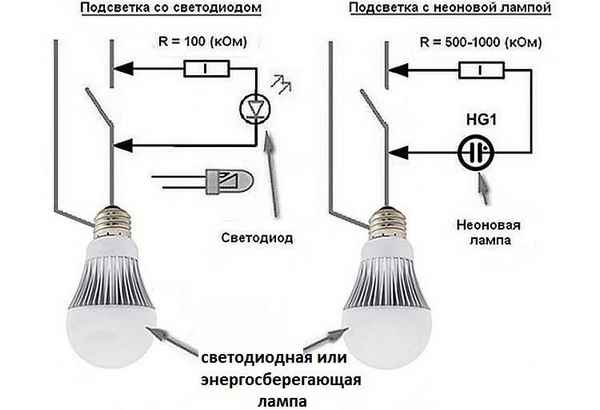

    Подсветка выключателя светодиодом своими руками
