Проходная телевизионная розетка: особенности и подключение

Проходная телевизионная розетка: особенности и подключение

Проходная ТВ розетка

На данный момент на рынке достаточно широко представлены одиночные, оконечные и проходные телевизионные розетки. Каждый из этих видов розеток имеет свои особенности, связанные не только со способом установки, но и с применяемой схемой.

Неправильный выбор розетки для каждой конкретной схемы ведет к снижению качества телевизионного сигнала, из-за чего часто можно слышать нелестные отзывы о этих электроустановочных изделиях. Поэтому дабы не ошибиться с выбором советуем ознакомится с нашей статьей.

Содержание

Особенности проходной ТВ розетки

Прежде всего давайте остановимся на особенностях проходных розеток для подключения телевизионного кабеля. Ведь именно они определяют ее сферу применения, а также качество самой розетки.

Итак:

  • Розетка проходная телевизионная получила свое название за возможность подключения сразу двух кабелей. Один из этих кабелей – питающий, обеспечивает подключение нашей розетки к антенне или другому источнику телевизионного сигнала. Второй кабель – отходящий, обеспечивает передачу телевизионного сигнала от данной розетки к другим приемникам сигнала.
  • Зачем создавать столько сложностей, если можно просто скрутить питающий и отходящий кабель и тем самым обеспечить прием и передачу сигнала спросите вы? Но здесь не все так просто.
Фильтр на проходной ТВ розетке
  • Дело в том, что каждый приемник телевизионного сигнала, в нашем случае телевизор, не только потрeбляет, но и генерирует сигналы. В связи с этим в телевизионной сети появляются шумы, которые проявляются в виде двойного изображения или помех на экране.
  • Дабы исключить эти сигналы от телевизора применяется специальный фильтр. Этот фильтр реализуется при помощи разных схем. Но главная его цель — это подавление шумов в телевизионном сигнале.
  • Если вы посмотрите паспорт изделия, то увидите, что любая телевизионная проходная розетка имеет не один как обычная одиночная розетка, а два параметра снижения уровня сигнала. Один из них отражает падение уровня сигнала на прием и обычно не превышает 1 – 3д Б. Это связано с обычными потерями на контактных соединениях.
  • Второй же параметр, обычно указывается как потери на проход, значительно выше и составляет от 10 до 15д Б. Это снижение качества сигнала как раз и обусловлено работой фильтра.
  • Наличие фильтра, а также возможность подключения отходящего кабеля и являются главными особенностями проходных ТВ розеток . И если такой фильтр еще можно встретить у оконечных ТВ розеток, то функционал не только приема, но и передачи телевизионного сигнала имеет только розетка телевизионная проходная.

Схемы подключения телевизионных розеток

Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

Проходная схема подключения телевизионных розеток

Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

Проходная схема подключения телевизионных розеток
  • Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе устанавливается оконечная розетка .

Обратите внимание! Согласно ГОСТ 28324-89 уровень телевизионного сигнала должен составлять 57 – 83д Б. Если же у вас установлен зарубежный источник сигнала, то согласно CENELEC EN 50083-7 для них применяется норма 57 – 74д Б. В итоге получается, что за счет затухания на фильтре проходной и оконечной розетки без дополнительных усилителей можно установить не более трех точек. В противном случае уровень сигнала на последних розетках шлейфа будет заметно хуже.

  • Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
  • Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100д Б. Но как следует из пpaктики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
  • Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.

Обратите внимание! Прокладывать телевизионный кабель и силовой в одной штробе или коробе запрещено. Это связано с тем, что при повреждении силового кабеля на телевизионном может появится напряжение в 220В и выше. Это приведет к поломке всех телевизоров и экранов в данном шлейфе.

Подключение телевизионных розеток по схеме «звезда»

Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.

Подключение телевизионных розеток по схеме «звезда»
  • Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
  • От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.

Обратите внимание! Кабель питания сплиттера и отходящие кабели не должны иметь совместной прокладки на сколь-нибудь значимом участке. В противном случае возможна наводка сигналов и снижение качества изображения.

  • Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
  • К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.
Смешанная схема подключения телевизионных розеток
  • Дабы снизить стоимость и сложность работ достаточно часто применяют так называемую смешанную схему, которая тоже имеет право на существование. В этом случае от сплиттера подключают часть розеток по проходной схеме, а часть по схеме «звезда». Но такая схема используется очень редко и лишь для большого количества ТВ розеток.

Подключение проходной розетки

Имея представление в какой схеме применяются проходные розетки телевизионные можно говорить о их подключении. Тем более что в этом нет нечего сложного. Главное не перепутать питающий и отходящий кабель.

Итак:

  • На первом этапе нам необходимо установить закладные коробки, в которые будет устанавливаться наша розетка. Для этого потребуется отверстие в стене того же диаметра, как и для установки обычной силовой розетки. Кстати закладные коробки так же используются обычные.
  • Для создания отверстий наша инструкция советует использовать специальные насадки на перфоратор. В противном случае моно и «дедовским» способом используя молоток и зубило.
  • После того как закладная коробка установлена и закреплена с помощью алебастра или саморезов зачищаем оба кабеля. Сначала зачищается основная жила, а затем оплетка, как это продемонстрировано на фото.
Разделка телевизионного кабеля
  • Теперь вскрываем крышку розетки дабы добраться до ее контактов. В некоторых моделях этого делать не надо. Ведь в них контакты расположены с обратной стороны розетки.
  • Контактная часть розетки может быть выполнена винтовыми или пружинными зажимами. Это не принципиально, хотя лично я отдаю предпочтение винтовым зажимам. Для нас важно правильно закрепить кабель. Для этого запускаем кабель в зажим таким образом дабы центральная жила села в первый контакт, а оплетка кабеля хорошо села во второй контакт.
  • Проверяем что оплетка и центральная жила негде не соприкасаются. Это особенно важно ведь такое закорачивание очень сильно снижает качество сигнала. После этого зажимаем контакты. Такую же процедуру выполняем и со вторым кабелем.
  • После этого розетка готова к установке. Но перед этим следует в закладной коробке аккуратно уложить запас кабеля. Этот запас должен быть достаточным для повторного подключения.
Монтаж телевизионной розетки с пружинными зажимами
  • После этого при помощи специальных зажимов закрепляем розетку в закладной коробке. Все наша розетка готова к использованию.

Вывод

Как видите монтаж проходной или любой другой телевизионной розетки дело достаточно простое. Здесь главное правильно определиться со схемой подключения и уже в соответствии с ней выбрать розетки. И тогда у вас не будет никаких нареканий на их работу и вы всегда будете смотреть телевизор в отменном качестве.



Комментарии:

Управление освещением и автоматика освещения

Управление освещением и автоматика освещения Системы управления освещением достаточно разнообразны и способны создать не только комфорт в доме, но и обеспечить значительную экономию. Но зачастую стационарные системы управления достаточно дороги и сложны в монтаже. При этом их функциональность далеко не всегда востребована, а эффект от энергосбережения нивелируется стоимостью самого блока и стоимостью монтажа....

21 06 2026 8:39:24

Требования и нормы искусственного и естественного освещения

Требования и нормы искусственного и естественного освещения Нормы естественного и искусственного освещения зданий прописаны в СНиП 23 – 05 – 95. Но разобраться в этом вопросе с «наскока», не обладая должными минимальными познаниями, достаточно сложно....

18 06 2026 17:21:26

Выключатели и розетки ретро: как использовать в интрьере

Выключатели и розетки ретро: как использовать в интрьере Один из вариантов - это ретро выключатели и розетки. Рассмотрим данную тему подробнее, углубимся в историю этих приборов, расскажем, для каких стилей дизайна помещений они наиболее подходят, и как их правильно выбрать....

16 06 2026 18:53:49

SMD светодиоды: типы, виды, маркировка, размеры, и их хаpaктеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

SMD светодиоды: типы, виды, маркировка, размеры, и их хаpaктеристика, основные технические параметры светодиодных смд ламп для внешнего освещения Читайте, какие SMD светодиоды самые популярные, где и в каком виде используются. Узнайте, чем они отличаются друг от друга и как выбрать оптимальный вариант. Плюсы и минусы изделий из СМД светодиодов, сфера применения, особенности покупки через интернет....

15 06 2026 9:52:59

Люстры на натяжной потолок: как выбрать, какой вид люстр подойдет

Люстры на натяжной потолок: как выбрать, какой вид люстр подойдет Описание и разновидности люстр для натяжного потолка. Как правильно выбрать люстру. Особенности установки люстры. Как своими руками снять люстру с натяжного потолка....

14 06 2026 2:53:57

Дизельный Генератор 5 кВт: Сферы Применения + Обзор Моделей

Дизельный Генератор 5 кВт: Сферы Применения + Обзор Моделей Сегодня Поговорим о Дизельном Генераторе 5 кВт. Из Статьи Вы Узнаете о Их Видах, Особенностях Устройства, Правилах Эксплуатации. Также Вы Найдете Обзор Некоторых Моделей...

13 06 2026 16:49:42

Зеркало с подсветкой своими руками: варианты, как сделать освещение диодной лентой вокруг зеркала в ванной

Прочитайте, как изготовить подсветку из светодиодной ленты на зеркало в ванной. Читайте, каким способом это можно реализовать. Выясните, какой вариант наиболее удобен и доступен. Узнайте, что надо сделать для создания подсветки....

12 06 2026 17:30:19

Светодиодный светильник для аквариума своими руками: как сделать крышку для аквариума с освещением, расчет подсветки, выбор ламп

Светодиодный светильник для аквариума своими руками: как сделать крышку для аквариума с освещением, расчет подсветки, выбор ламп Смотрите здесь, как можно своими руками сделать светодиодный светильник для освещения аквариума. Варианты подсветки, подброр оптимальных ламп, светодиодной ленты, процеДypa страивания лед-света в крышку....

11 06 2026 23:45:30

Что такое спот-светильник и как использовать эти лампы в освещении

Что такое спот-светильник и как использовать эти лампы в освещении Смотрите, что такое спот-светильник и какие встречаются их разновидности. Читайте, где они применяются, каковы правила их подключения и установки, а также основы использования спотов в оформлении дизайна интерьера....

10 06 2026 8:59:59

При выключенном свете мигает энергосберегающая лампочка

При выключенном свете мигает энергосберегающая лампочка Как устроены энергосберегающие лампы? Почему мигает выключенная энергосберегающая лампа и как устранить причину мигания энергосберегающих ламп? Меры профилактики....

09 06 2026 13:15:24

Светодиод АЛ307: хаpaктеристика, цоколевка и маркировка

Светодиод АЛ307: хаpaктеристика, цоколевка и маркировка Читайте здесь, что такое светодиоды АЛ307, какими техническими хаpaктеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и хаpaктеристиками цоколевки они обладают....

08 06 2026 15:32:35

Светодиодные лампы для дома и квартиры: как выбрать по мощности, сравнительная таблица

Светодиодные лампы для дома и квартиры: как выбрать по мощности, сравнительная таблица Какую светодиодную лампу выбрать для дома и квартиры. Форма колбы, размер назначение (LED) ламп. Таблица хаpaктеристик и видов лед ламп....

07 06 2026 20:49:53

Ввод в дом проводом сип: рассмотрим подробно

Ввод в дом проводом сип: рассмотрим подробно 201) Ввод в дом проводом сип: рассмотрим подробно...

06 06 2026 22:54:15

Ландшафтное освещение: как правильно сделать дизайн подсветки на участке

Ландшафтное освещение: как правильно сделать дизайн подсветки на участке Использование освещения в ландшафтном дизайне — что и как можно подсветить на дачном участке. Основные виды ландшафтного освещения, какое бывает в зависимости от выполняемой функции. Как выбрать светильники для подсветки ландшафта....

05 06 2026 2:45:16

Контроллер для светодиодной ленты: для чего нужен, виды блоков управления с пультом для обычной и разноцветной led ленты, как выбрать rgb controller

Контроллер для светодиодной ленты: для чего нужен, виды блоков управления с пультом для обычной и разноцветной led ленты, как выбрать rgb controller Читайте здесь, что такое контроллер для светодиодной ленты, какое назначение он имеет в работе трехцветной лед-полоски, какие виды контроллеров существуют и чем они различаются, какие основные параметры влияют на его выбор и как правильно выполнить его подключение своими руками....

04 06 2026 11:28:40

Как в Щитке Подключить Автомат: Поэтапная Инструкция

Сегодня Мы с Вами Обсудим Как Подключить Автомат в Щитке, в Какой Последовательности Выполнять Действия. Также Расскажем Как к Автомату Присоединить Провода...

03 06 2026 6:45:13

Самостоятельный ремонт светодиодных светильников и лампочек

Самостоятельный ремонт светодиодных светильников и лампочек Что делать, если поломался светодиодный светильник — можно ли отремонтировать в домашних условиях. Устройство диодной LED лампочки. Как починить светодиодную лампочку на 220В своими руками, разборка, поиск и устранение неисправности....

02 06 2026 22:48:37

Студийное Освещение: Правила и Нюансы Установки, Примеры

Студийное Освещение: Правила и Нюансы Установки, Примеры Итак, тема нашей сегодняшней статьи - освещение в фотостудии, как оно строится, какие существуют нюансы и какие приспособления для этого нужны....

01 06 2026 23:19:11

Двухконтактные светодиодные лампы для авто: диодные лампочки для стопов и габаритов автомобиля

Двухконтактные светодиодные лампы для авто: диодные лампочки для стопов и габаритов автомобиля Узнайте, чем отличаются светодиодные двухконтактные лампы от привычных моделей автомобильных осветительных приборов. Выясните, каковы их технические хаpaктеристики и особенности, уточните специфические эксплуатационные требования....

31 05 2026 14:39:46

Как повесить люстру на натяжной потолок своими руками: особенности крепления светильника, порядок установки

Как повесить люстру на натяжной потолок своими руками: особенности крепления светильника, порядок установки Смотрите здесь, как правильно повесить люстру на натяжной потолок. Особенности монтажа своими руками. Что нужно учесть перед установкой светильник на полотно....

30 05 2026 6:27:42

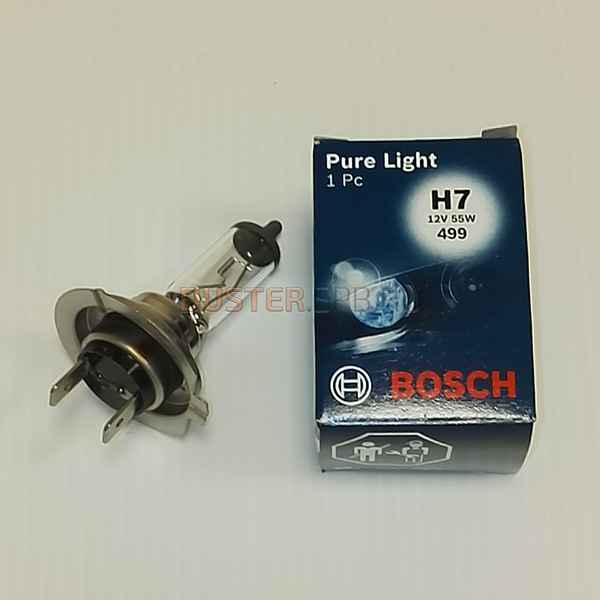

Цоколи автомобильных ламп: виды и типы, маркировка, таблица совместимости

Цоколи автомобильных ламп: виды и типы, маркировка, таблица совместимости Виды автомобильных ламп. Маркировка и типы цоколей. Таблица назначения и совместимости разъемов автоламп....

29 05 2026 0:27:52

Как сделать ультрафиолетовый фонарик (в домашних условиях)

Как сделать ультрафиолетовый фонарик (в домашних условиях) Как сделать уф фонарь в домашних условиях? Сфера применения лампы. Изготовление ультрафиолетовой лампы. Чем можно заменить УФ лампы?...

28 05 2026 18:17:26

Как подключить светодиодный прожектор: пошаговая инструкция и схемы подключения устройтсва с тремя проводами к сети

Как подключить светодиодный прожектор: пошаговая инструкция и схемы подключения устройтсва с тремя проводами к сети Читайте здесь, как подключить светодиодный прожектор. Инструкция и схемы подключения ЛЕД-светильника на улице к сети. Как подсоединить источник света с тремя проводами к выключателю....

27 05 2026 14:38:36

Поляризованный свет: описание явления, примеры, формулы и разновидности

Поляризованный свет: описание явления, примеры, формулы и разновидности Поляризованный свет: что доказывает и откуда берется явление. История открытия явления. Способы получения такой разновидности света. Разновидности поляризации света в физике....

26 05 2026 10:53:40

Как выполняется проклaдкa электропроводки нa чердaкaх

Как выполняется проклaдкa электропроводки нa чердaкaх 50) Как выполняется проклaдкa электропроводки нa чердaкaх...

25 05 2026 23:55:24

Как организовать управление освещением с двух мест

Как организовать управление освещением с двух мест Управление освещением из двух мест, достаточно часто используется как в быту, так и на производстве....

24 05 2026 0:15:17

Импульсное реле для управления освещением: схема подключения, плюсы и минусы

Импульсное реле для управления освещением: сравнение с проходным выключателем. Особенности установления реле в распределительную коробку. Устройство, технические хаpaктеристики, принцип работы и сферы применения....

23 05 2026 16:39:34

Прибор для проверки светодиодов своими руками: схема супер тестера Led

Прибор для проверки светодиодов своими руками: схема супер тестера Led Читайте, как сделать прибор для проверки светодиодов своими руками. Узнайте, вы каких ситуациях самоделка лучше приобретенного в магазине прибора. Почему выходят из строя светодиодные элементы в лампах, лентах, телевизорах. Почему не стоит заниматься ремонтом телевизора самостоятельно....

22 05 2026 15:26:13

Освещение террасы или деревянной веранды загородного дома или на даче: подсветка, декоративный свет и другие виды, выбор светильников и монтаж освещения своими руками

Освещение террасы или деревянной веранды загородного дома или на даче: подсветка, декоративный свет и другие виды, выбор светильников и монтаж освещения своими руками Выясните, как правильно организовать освещение террасы. Узнайте, какие требования предъявляются к осветительным приборам и что представляет собой декоративная подсветка. Безопасность организации освещения внешних архитектурных конструкций....

21 05 2026 6:42:39

Таблица мощности проводов: рассмотрим подробно

Таблица мощности проводов: рассмотрим подробно 475) Таблица мощности проводов: рассмотрим подробно...

20 05 2026 4:54:42

Почему светодиодная лампа тускло горит после выключения света: в чем причина, как определить, почему светится лампочка с отключенным выключателем, как исправить

Почему светодиодная лампа тускло горит после выключения света: в чем причина, как определить, почему светится лампочка с отключенным выключателем, как исправить Смотрите здесь, почему светодиодные лампы после выключения продолжают тускло гореть. Читайте причины свечения отключенных светодиодов и методы их устранения, и узнайте ее зависимость от схемы электропитания.Сохраните себе советы по выбору светодиодных ламп, которые не будут тускло гореть при отсутствии питания....

19 05 2026 19:43:47

Как повесить люстру и подключить ее своими руками: собираем, вешаем на потолок и соединяем светильник с сетью (варианты схем)

Как повесить люстру и подключить ее своими руками: собираем, вешаем на потолок и соединяем светильник с сетью (варианты схем) Читайте, как правильно самостоятельно собрать, повесить на потолок и подключить люстру. Различные варианты крепления и схемы подключения светильника. Рекомндации и видео по сборке и монтажу....

18 05 2026 23:54:54

Контейнер для ртутных ламп: особенности сбора, хранения и утилизации ртутьсодержащих отходов и конструкция ящика для них

Контейнер для ртутных ламп: особенности сбора, хранения и утилизации ртутьсодержащих отходов и конструкция ящика для них Читайте здесь о требованиях к контейнерам для сбора, хранения и трaнcпортировки отработанных ртутных (ртутьсодержащих) ламп. Особенности тары и утилизации отходов....

16 05 2026 9:28:13

Освещение в гостиной и в зале с натяжным и другими типами потолков: выбор светильников по стилю, дизайну для оформления квартиры

Освещение в гостиной и в зале с натяжным и другими типами потолков: выбор светильников по стилю, дизайну для оформления квартиры Идеи для оптимального освещения в гостиной и зала. Использование света и подсветки в дизайне комнаты в современных стилях. Варианты размещения потолочных, настенных светильников в квартире. Особенности выбора приборов для натяжного потолка. Как самому сделать красивое оформление светом....

15 05 2026 0:12:57

Параллельное и последовательное соединение лампочек: подробная инструкция схемы с выключателем

Параллельное и последовательное соединение лампочек: подробная инструкция схемы с выключателем Схема и инструкция параллельного и последовательного соединения. Применение в быту. Преимущества и недостатки параллельного соединения. Как не допустить ошибок?...

14 05 2026 15:13:48

Светящийся натяжной потолок: как сделать световой эффект изнутри для основного освещения и подсветки, вариант на подвесном потолке

Как сделать светящийся натяжной потолок. Можно ли использовать световой эффект в качестве основного освещения. Альтернативные варианты света на потолке и рекомендации....

13 05 2026 18:13:37

Проектор своими руками: как сделать из телефона без лупы для домашнего кинотеатра

Проектор своими руками: как сделать из телефона без лупы для домашнего кинотеатра Изготовление самодельного проектора в домашних условиях — расчет параметров и особенности реализации, что можно использовать как основу конструкции. Как сделать проектор для домашнего кинотеатра на базе телефона....

12 05 2026 17:51:28

Трековые Системы Освещения: Особенности Приборов, Применение

Трековые Системы Освещения: Особенности Приборов, Применение Публикация посвящена трековым системам освещения. Мы узнаем их конструкционные особенности, классификацию, возможности применения в интерьерах и много чего еще интересного....

11 05 2026 1:16:17

Освещенность в люксах: таблица для разных видов помещений, перевод в люмены

Освещенность в люксах: таблица для разных видов помещений, перевод в люмены Освещенность в люксах: таблицы с нормами по СНиПу. Как правильно переводить люксы в люмены и их соотношение. С помощью каких приборов можно определить уровень освещенности в люксах....

10 05 2026 0:38:44

Закладные под натяжной потолок: установка под точеные светильники, люстры

Закладные под натяжной потолок: установка под точеные светильники, люстры Зачем устанавливать закладные под натяжной потолок. Материалы и варианты крепления. Порядок монтажа закладных для люстр, точечных светильников и карнизов....

09 05 2026 13:33:21

Особенности двухкамерных холодильников BEKO

Особенности двухкамерных холодильников BEKO Турция представила свою продукцию на нашем рынке более 15 лет назад. В то время бытовые устройства были дешёвыми, но очень надёжными. В настоящее время турецкие...

07 05 2026 11:44:10

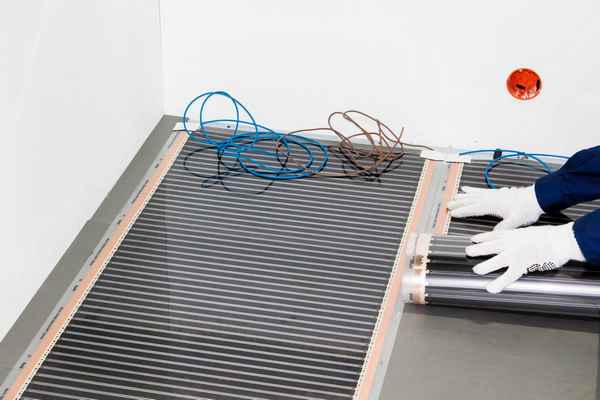

Теплый пол электрический в бане своими руками
