Как отпаять светодиод от алюминиевой платы: замена диода в СМД лампе, как демонтировать один светодиод с ленты или пластины
Led лампочку из SMD светодиодов можно починить, если один или несколько чипов перегорели (СОВ пластины отремонтировать нельзя). Нужно провести проверку тестером, выпаять светодиод и соединить цепь или вставить новый элемент. При использовании первого варианта лампочка становиться тусклее, сокращается срок службы. Исправный чип можно взять из другого прибора или купить через интернет. Важно выбрать элементы со схожими параметрами.
Содержание
- 1 Строение диодных элементов и как их паять
- 2 Каким образом подключаются диоды
- 3 Что необходимо для работы
- 4 Пошаговая инструкция, как отпаять светодиод
- 5 Техника безопасности
- 6 Основные выводы
Строение диодных элементов и как их паять
СМД светодиоды устанавливаются на ленты и линейки, в лампы. У них отсутствуют выводы из проволоки, на алюминиевой или пластиковой печатной плате эти элементы соединяются между собой специальными дорожками при помощи пайки. Отпаять и припаять их не сложно, если имеется маломощный паяльник и флюс или газовая горелка.
Печатная плата светодиодной ленты изготовлена из гибкого пластика. Она имеет вид перфорации, может быть одно- или двухслойная. Сначала на ленту при помощи станка или вручную наносится специальная паяльная паста. Далее робот-станок расставляет по местам светодиоды и резисторы. Пайка осуществляется в печи, состоящей из 5-и камер, в каждой из которых поддерживается разная температура. На выходе получается готовая к установке лента.
Каким образом подключаются диоды
Печатная плата светодиодной лампы чаще всего алюминиевая. Этот материал обеспечивает эффективный отвод тепла на радиатор. Количество чипов на плате зависит от мощности и конструкции осветительного прибора. Особенность контактных выводов СМД – наличие с обратной стороны подложки, отводящей тепло, которая тоже припаивается к токопроводящей дорожке. При демонтаже ее тоже необходимо отпаять.
Справка! На пластиковой светодиодной ленте так же имеются токопроводящие дорожки. Основное отличие от изделий с алюминиевой основой – метод пайки.
Что необходимо для работы
Чтобы отпаять от алюминиевой платы светодиоды, требуется:
- тестер;
- пинцет;
- паяльник (лучше с тонким жалом) ;
- флюс;
- держатель (если нет помощника) ;
- лезвие.
Если паяльник стандартный, делается насадка на жало из медной проволоки.
Внимание! Для прогрева платы можно использовать строительный фен, компактную газовую горелку или турбозажигалку. При установке нового диода допускается использование клей-пасты, проводящей ток.
Пошаговая инструкция, как отпаять светодиод
Чтобы вынуть из осветительного прибора алюминиевую плату, необходимо отделить корпус от плафона. Это можно сделать при помощи ножа, стараясь не повредить элементы. Плата к основанию припаяна при помощи двух проводов (плюсового (красного) и минусового). Их нужно отпаять, предварительно закрепив в держателе. Жало паяльника смачивается флюсом. С алюминиевого основания плата просто снимается.
Читайте также Светодиод 1 Вт: хаpaктеристика LED лампы на 1 WДалее тестером проверяются все дорожки, для тестирования светодиодов чаще всего достаточно визуального осмотра. Если хотя бы один из них сгорел, на нем появляется черная точка. Однако лучше проверить все мультиметром или тестером в режиме сопротивления – неисправность не всегда влечет за собой почернение.
Внимание! Если в лампе элементы с двумя последовательно подключенными светодиодами, для прозвонки требуется напряжение от 6 В, поэтому тестирование проводится присоединением к блоку питания на 9-12 В.
Осмотреть необходимо так же качество припайки. Случается бpaк на производстве, мешающий нормальному функционированию лампочки.
После определения сгоревших светодиодов алюминиевую плату нужно закрепить в держателе, в одну руку взять паяльник (горелку), в другую – пинцет. Горелка подносится к обратной стороне платы, через несколько секунд пайка размягчается, диод легко снимается пинцетом. Исправный элемент «приклеивается» до того, как остыло алюминиевое основание.
Примерно так же можно отпаять диоды из ламп «кукуруза», если они классические или маленькие с колбой и плата изготовлена из алюминиевого сплава (не из стеклотекстолита). Лучший вариант – паяльник (феном приходится долго греть). Жало должно быть П-образное, что позволяет отпаять сразу 2 точки. Чип снимается с платы пинцетом.
Если осветительный прибор изготовлен для замены люминесцентного источника, диоды расположены на алюминиевой линейке. Перед тем, как отпаять чипы, ее нужно закрепить, чтобы предотвратить повреждение токопроводящих дорожек. Олово плавится паяльником, одновременно между выводом и платой продвигается лезвие. После освобождения всех выводов необходимо прогреть кристалл и при помощи лезвия отсоединить от платы подложку.
Внимание! Некоторые мастера советуют отпаивать диод наложением на кристалл флюса и немного припоя. Чип греется горелкой до тех пор, пока диод можно снять при помощи пинцета. К припою без свинца советуют добавить сплав Вуда, снижающий вероятность перегрева алюминиевой платы.

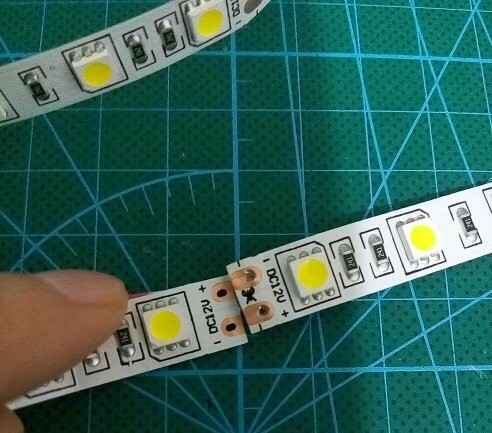

Чтобы отпаять СМД от светодиодной ленты, ее нужно прогреть феном, чтобы размягчилась паста. Для снятия с платы выпаянного чипа используется пинцет.
Читайте также Подключение выключателя с подсветкой клавиш своими рукамиТехника безопасности
Если проводится ремонт прибора, который запитан от электросети, требуется соблюдение правил техники безопасности.
Светодиодные осветительные приборы подключаются к напряжению 220 В, это требует повышенной осторожности:
- после выключения лампочки необходимо вручную разрядить конденсаторы (закоротить выводы металлическим предметом, оснащенным ручкой из диэлектрика) ;
- при включении после ремонта лучше отвернуться (не исключена возможность взрыва) ;
- во время ремонта нельзя оставлять без присмотра паяльную станцию или паяльник (250-260 градусов вполне достаточно для возникновения пожара).
Зная конструкцию и принцип работы светодиодной лампы, ее можно отремонтировать. Однако существуют модели, которые подлежат только замене.
Основные выводы
Светодиодные источники света сравнительно дорогие, поэтому каждому хочется, чтобы они работали подольше. Чтобы прибор не перегорел через 2-3 месяца, не следует покупать дешевое изделие. В нем чипы соединены последовательно, при выходе из строя одного лампочка перестает гореть. Дешевую лампу никто не захочет ремонтировать, ее проще заменить.
Причины выхода из строя светодиодных источников света:
- некачественный припой;
- прогар одного или нескольких диодов;
- пробой.
Прежде, чем выбрасывать светодиодную лампу, желательно проверить, подается ли на плату напряжение. Причиной того, что прибор не горит, может стать неисправность драйвера или проводки.
После того, как лампочка разобрана, необходимо проверить качество припоя. Исправить такую ошибку производителя проще всего – достаточно накапать на проблемное место немного олова.
При пробое светодиод превращается в обыкновенный проводник тока. Для определения этой неисправности требуется тестер. Случается, что в осветительные приборы изначально монтируются неисправные чипы или резисторы, перед покупкой проверить это невозможно. При обнаружении неисправных элементов нужно их отпаять и припаять новые.
Если под рукой нет исправных светодиодов с соответствующими хаpaктеристиками, 1-2 из них можно заменить перемычками или резисторами (второй вариант лучше), обладающими таким же сопротивлением, как диоды.
