Как выполняется подключение к плафону освещения видеорегистратора

Как выполняется подключение к плафону освещения видеорегистратора

Подключаем видеорегистратор

Видеорегистраторы уже давно стали неотъемлемой частью пpaктически всех автомобилей, и подключение видеорегистратора к плафону освещения, системе зажигания и другим источникам электропитания в автомобиле вызывает все больший интерес. Ведь в отличие от стандартной схемы подключения от прикуривателя такие способы позволяют скрыть все провода и тем самым облагородить салон. Кроме того, это позволяет освободить гнездо прикуривателя для подключения зарядки мобильного, фонарика, планшета и других девайсов.

Содержание

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков пpaктически для всех моделей автомобилей.

Благодаря этому именно его мы рассмотрим в первую очередь:

  • Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
  • Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.
На фото указано, как должны подключаться провода

Обратите внимание! Очень важно подать «+» и «-» к соответствующим контактам вашего регистратора. В противном случае вы рискуете спалить ваш девайс. Поэтому предварительно убедитесь в знаке электрического тока на каждом из проводов, при подключении от прикуривателя.

  • Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей. Очень важно не подключиться именно к ним.
  • Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать. В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.

Обратите внимание! Напряжение на прикуривателе 12В, а напряжение питания регистратора обычно 5В. Поэтому блок, вставляющийся в прикуриватель, выкидывать никак нельзя. А вновь смонтированные провода питания вы можете припаять либо к выводам, либо к контактам в самом блоке.

  • На этом подключение регистратора к плафону освещения окончено, и у нас есть возможность проверить работоспособность девайса. Если вы все сделали согласно нашей инструкции, то регистратор будет работать без проблем.

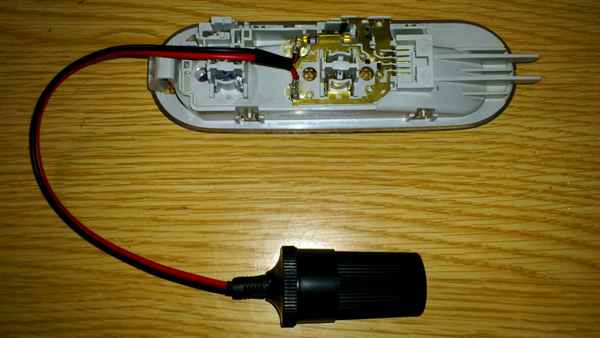

Вариант подключения к плафону освещения
  • На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.


Подключение регистратора к системе зажигания

Но не только к плафону освещения подключение регистратора возможно на данный момент.

Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.

Итак:

  • Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
  • После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам       придется методом «научного тыка».
  • «Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.

Обратите внимание! Если вы подключите «массу» к корпусу автомобиля, то при поиске места снижения изоляции проводки это может вызвать массу проблем. Ведь по закону подлости об этом подключении вы забудете сами или забудете сказать в автомастерской. Поэтому лучше использовать стационарные клеммы электроразводки.

Подключение регистратора к системе зажигания
  • Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.

Другие способы подключения видеорегистратора

Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.

Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.

Раздвоитель прикуривателя

Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке пpeдoxpaнителей. Данное устройство устанавливается на клемму одного из пpeдoxpaнителей и позволяет подключать сразу несколько дополнительных устройств.

Здесь достаточно важно установить данный раздвоитель после пpeдoxpaнителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока.

Вывод

Зная, как подключить регистратор к плафону освещения, системе зажигания и другие методы подключения, вы можете выбрать оптимальный именно для вас.

При этом следует помнить, что, если вы не дружите с мультиметром и вообще с электричеством, не стоит экспериментировать. Лучше обратитесь к специалистам.
