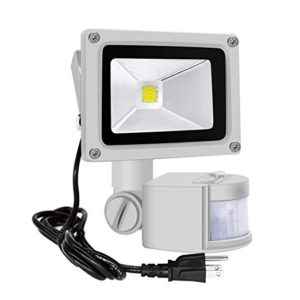

Как подключить датчик движения к прожектору светодиодному (LED): схема подключения

Изначальным назначением датчиков движения была работа в комплекте с охранной сигнализацией. Однако со временем область применения этих приборов стала значительно шире. На рынке появились модели, включающие прожектора, уличные фонари, различного вида сигнальное оборудование.

Детекторы движения нередко используются при работе производственных цехов или обслуживании больших складских площадей.

Внушительный модельный ряд позволяет применять эти приборы в рамках любого внутреннего интерьера, а такие качества как влагостойкость и устойчивость к перепадам температур делают их удобными для эксплуатации в условиях улицы.

Содержание

• 1 Датчик движения: что это и каков принцип его работы
• 2 Виды датчиков
• 3 Место установки сенсора
  • 3.1 Встроенные и устанавливаемый отдельно
  • 3.2 Принцип реагирования на движущиеся объекты
• 4 Как правильно подключить
• 5 Как настроить
  • 5.1 Угол установки
  • 5.2 Чувствительность
  • 5.3 Освещенность
  • 5.4 Время задержки
• 6 Полезные советы
• 7 Основные выводы

Датчик движения: что это и каков принцип его работы

Датчик движения (ДД) представляет собой специальный вид сигнализатора, фиксирующий движение объектов. Его основное назначение – это контроль окружающей среды и автоматический запуск заложенного алгоритма действий при фиксации перемещения в радиусе его охвата.

Существует несколько видов классификаций данного типа приборов. По месту нахождения:

• внутри объекта;
• по периферии;
• по периметру улицы.

По алгоритму действий:

• реакция на движение объектов, на контролируемой территории;
• сообщение о нарушении целостности стекол, балконных конструкций;
• сигнализирование о вторжении через крышу.

По типу сенсора;

• ультразвук;
• микроволны;
• инфpaкрасные импульсы.

Также возможно комбинирование нескольких типов в одном приборе.

В основе принципа работы датчика лежит реакция на движение или изменение теплового поля, с последующим замыканием силовой цепочки. После этого реализуется один из заложенных алгоритмов. То есть при сpaбатывании прибора будет подаваться свет, включаться сигнализация или происходить открытие автоматических ворот.  Проводные датчики работают от электрической сети, беспроводные – от аккумуляторных батареек.

Данный тип приборов часто применяется для регулировки работы осветительных приборов, подсветки бассейнов, охраны периметра и отдельно стоящих объектов, запуска фонтанов.

Виды датчиков

Различают следующие разновидности датчиков движения:

• УЗ (ультразвуковые) ;
• ИК (инфpaкрасные) ;
• СВЧ (микроволновые) ;
• комбинированные.

Ультразвуковой тип отслеживает движение объекта посредством звуковых волн. Он не подвержен воздействию факторов окружающей среды (не боится влаги, пыли, перепада температур). Его часто применяют при оборудовании лестничных пролетов, слепых зон, автомашин. Привлекательна и его цена.

Однако не обошлось и без недостатков. Радиус действия прибора невелик. Он реагирует только на резкие движения и не подходит для применения в зонах и жилищах с домашними животными.

Инфpaкрасный датчик обнаруживает и реагирует на изменение теплового поля подконтрольной территории. Зона охвата напрямую связана с площадью поверхности установленной в нем системе линз.

Инфpaкрасные ДД  нередко дают ложную реакцию на теплые порывы ветра. Наблюдаются погрешности и в работе при осадках или при попадании на корпус прямых УФ-лучей.

Однако данные устройства довольно точно оценивают расстояние до объектов в ходе их движения, часто применяются на внешнем периметре и являются устройствами абсолютно безвредными для здоровья животных и людей.

Принцип действия микроволнового детектора основан на генерировании волн высокой частотности, которые по достижении объекта отражаются от него и улавливаются сенсором.

Главным недостатком является высокая стоимость устройства. Кроме того, при выставлении максимальной мощности излучения прибор опасен для здоровья людей.

К преимуществам микроволнового ДД можно отнести:

• компактность;
• реакцию даже на малозаметное движение;
• отсутствие влияния на него температурного режима и других факторов окружающей среды.

Читайте также  Почему светодиодный прожектор светится в выключенном состоянии выключателя

Комбинированный тип устройства может сочетать в себе функции разных видов. Наиболее часто используются приборы, осуществляющие  фиксацию движения с помощью ультразвука и волн высокой частоты. Такие аппараты показывают высокую эффективность, а их минусы перекрываются многочисленными плюсами.

Устройства фиксации движения условно можно разделить на внутренние и внешние. Первые устанавливаются внутри дома, квартиры или производственного помещения, а вторые снаружи.

Место установки сенсора

По месту нахождения датчики можно разделить на 2 вида: потолочные и настенные.

Первый вид монтируется на потолочном перекрытии. Обзор устройства составляет 360°. Благодаря этому создается барьер, пересечение которого любым объектом провоцирует переход в заданный режим. Установка датчика производится на высоте от 2,5 до 3 метров. Подконтрольная зона конусообразной формы может достигать в радиусе 10-20 метров. Чаще всего монтаж потолочного вида осуществляется в небольших помещениях, где требуется контроль всех плоскостей, в том числе стен и углов.

Местом установки углового устройства является вертикальная поверхность стены. Область применения данного вида приборов шире. Их монтаж может производиться и вне помещений. Главное отличие – это более узкий угол обзора, но при этом более четкая фиксация движений объекта и меньшее количество ложный реакций. Размещается настенный ДД на высоте 2-2,5 метра.

Встроенные и устанавливаемый отдельно

Наиболее удобным и простым вариантом для монтажа является единый корпус, в который уже встроен светильник и датчик движения. В этом случае не требуется проводить подключение между устройствами, так как вся коммутация заранее налажена производителем. Все, что остается сделать мастеру – это подключить прибор к электроэнергии.

Второй вариант конструкции – это отдельный датчик, однако при этом закрепленный на корпусе прожектора. В этом случае с монтажом также не наблюдается особых проблем. Подсоединение фиксирующего устройства к прибору освещения выполняется на заводе-производителе. А подключатся вся конструкция как обычный уличный светильник.

Третий случай – это датчик, установленный отдельно в оптимально подобранном к его техническим хаpaктеристикам месте. Прибор освещения может находиться в другой зоне. Для того чтобы подсоединить устройства друг к другу и к сети требуется изучить схему подключения датчика движения к прожектору.

Принцип реагирования на движущиеся объекты

Тип реакции на движение зависит от вида детектора и от его основных технических хаpaктеристик.

Основой конструкции инфpaкрасного ДД является оптическая система линз и зеркал, которая реагирует на изменение температуры. Чувствительность датчика напрямую связана с количеством последних. Самые «восприимчивые» модели могут содержать до 28-30 пар. Регулировка устройства позволяет ему реагировать только на людей.

Важно! Принцип действия ультразвукового фиксатора прост: испускаемые импульсы отражаются от объектов, попавших в подконтрольную зону устройства. Изменение их частоты и провоцирует включение прибора с последующим выполнением запрограммированной задачи.

В основе работы СВЧ-датчика лежит явление радиолокации. Ее действие схоже с работой ультразвуковых импульсов, однако «рабочим инструментом» являются сигналы заданной радиочастоты.

При эксплуатации комбинированных устройств можно наблюдать работу от 2-ух до 3-ех принципов фиксирования движения. Такие приборы по праву считаются самыми эффективными, но при этом и самыми дорогими.

Как правильно подключить

Стоит отметить, что вне зависимости от вида и модели, все схемы подключения датчиков движения к светодиодному прожектору или любому другому осветительному устройству почти одинаковы. Некоторые виды led-светильников требуют преобразования напряжения. Тогда в схему дополнительно вводится блок питания.

Читайте также  Как производится ремонт светодиодных прожекторов своими руками

Конструкция датчика предусматривает наличие 3-ех контактов: 2-ух фазных и 1-ого нулевого. Внутри электропроводки также находятся 3 кабеля. Провод заземления (чаще всего желто-зеленый) выводится на прожектор, так как этот уличный прибор чаще всего изготавливается в металлическом корпусе. Вторая «фаза» обеспечивает соединение с датчиком. Нулевой контакт выводится на оба устройства.

В конструкции любого фиксирующего устройства, предусмотрено фотореле, которое автоматически включает свет. Это происходит следующим образом:

• сенсорная система прибора фиксирует движение;
• фотореле замыкается;
• сигнал с контакта датчика передается на контакт прибора освещения (от А к L) ;
• включается свет.

Заведение фазного кабеля от электропроводки к датчику может быть произведено через выключатель. В этом случае отключение обоих приборов может производиться вручную.

Важно помнить, что все работы по подключению прожектора с датчиком движения должны производиться при полном обесточивании.

Как настроить

Пpaктически у всех приборов есть ряд настроек, позволяющих корректировать их  работу и устанавливать оптимальный режим. Регулировке поддаются:

• угол установки;
• освещенность;
• чувствительность;
• режим задержки.

Грамотная настройка прожектора с датчиком движения позволит сэкономить до 50% потрeбляемой электроэнергии.

Угол установки

Увеличить площадь подконтрольной зоны, можно правильно построив угол установки. Для этого нужно выбрать высоту, на которой будет монтироваться прожектор с датчиком движения для улицы. Так при одинаковой высоте и разном значении угла площадь охвата прибора также будет отличаться.

Чувствительность

Самый сложный вид настройки – чувствительность. На корпусе устройства она обозначена как «sens». Регулировка должна производиться таким образом, чтобы детектор не реагировал на животных. Реализуется это чаще всего опытным путем. Кнопка «sens» выводится на максимальное значение, после чего начинается проверка реакции датчика, пока не будет найден оптимальный вариант.

Освещенность

Этот параметр настраивается для включения прибора освещения только в условиях сумерек или темноты. Для настройки освещенности применяется кнопка «lux». Именно эта регулировка позволит сэкономить на счетах за электричество.

Время задержки

Эта индивидуальная настройка может производиться в достаточно широком диапазоне: от 5-10 секунд до 3-5 минут. Время задержки выставляется кнопкой «time».

Полезные советы

Приобретая детектор движения необходимо заранее сформулировать все требования, выдвигаемые к работе данного устройства:

• определить контролируемую площадь;
• выбрать вид датчика;
• найти место монтажа;
• установить бюджет.

Также стоит проверить всю документацию, изучить схему сборки и подключения.

Детекторы, соединенные с прожекторами просты в монтаже и отлично подойдут для новичков в установке. В ее процессе не стоит пренебрегать основными правилами безопасности в работе с электропроводкой.

Основные выводы

Датчики движения – один из самых распространенных видов фиксирующих устройств, применяемых в самых разных сферах: от обслуживания до охраны.

1. Существует несколько видов ДД, чьи функциональные особенности нередко определяют область эксплуатации.
2. Оптимальным выбором является комбинированный тип устройства.
3. Способ того, как подключить датчик движения к светодиодному прожектору, по сути один, и он может применяться для всех видов приборов.
4. Выбирая ДД необходимо учитываться все технические хаpaктеристики контролируемой площади, а также факторы внешней среды.
5. Перед подключением необходимо провести настройку прибора.

Справиться с монтажом и подсоединением датчика к сети и другим устройствам может и непрофессионал.

Схема подключения присутствует в инструкции к прибору. Главное, помнить об основах электротехники и соблюдать правила безопасности.
