Цоколи автомобильных ламп: виды и типы, хаpaктеристика цоколей автоламп, расшифровка маркировки, подбор подходящих для автомобиля

Современные автопроизводители предъявляют большое количество требований к такой составляющей конструкции машины, как фара. И в этом нет ничего удивительного, так как этот элемент напрямую связан с безопасной эксплуатацией трaнcпортного средства.

Ключевым элементом фары является лампа. Чтобы правильно подобрать эту деталь необходимо учесть технические хаpaктеристики машины и исходя из них, подобрать прибор требуемой мощности, вида и размера цоколя.

Содержание

• 1 Маркировка
  • 1.1 Америка и Европа
  • 1.2 СНГ
• 2 Типы и хаpaктеристики автомобильных ламп
  • 2.1 Галогенные
  • 2.2 Газоразрядные
  • 2.3 Светодиодные
  • 2.4 Накаливания
• 3 Разновидности цоколей
  • 3.1 С защитным фланцем
  • 3.2 Софитные
  • 3.3 Штифтовые
  • 3.4 Cо стеклянным цоколем
  • 3.5 Новые виды цоколей
• 4 Как определить тип цоколя по названию: таблица для расшифровки
• 5 Основные выводы

Маркировка

Выбирая лампы для автомобиля необходимо принимать во внимание:

• условия применения (дальний и ближний свет, противотуманки, салон, поворотники, габариты) ;
• марку авто;
• данные силовой установки.

Наиболее востребованными в сфере автомобилестроения являются галогенные и ксеноновые лампы. В последнее десятилетие неплохо себя зарекомендовали и светодиоды.

Комбинированная разновидность автоламп появилась на рынке не так давно. Она представляет собой конструкцию с 2-мя спиралями, каждая из которых может выполнять свою автономную функцию.

Для облегчения процесса выбора производители ввели маркировку – буквенное и цифровое обозначение, позволяющее точно определить тип источника света и его размеры.

Стоит отметить, что отечественная, американская и европейская маркировка автомобильных ламп по типу цоколя может отличаться.

Америка и Европа

Европейская и американская классификация ламп (ЕСЕ) представлена в буквенных обозначениях:

• Т (миниатюрная цокольная) – используется чаще всего в габаритах;
• R (цоколь d=1,5 см и колба – до 19 мм) – также для габаритных огней;
• R₂ (лампа накаливания того же диаметра, но с колбой 4 см) – ранее применялась для оборудования системы дальнего и ближнего света, сейчас не используется;
• H – галогенная;
• Y – обозначение стеклянной колбы оранжевого оттенка (в случае если буквенная маркировка стоит перед числовым значением) ;
• BA – штифтовая (с симметричными штифтами) ;
• ВАY – штифтовая (со смещением по высоте) ;
• ВАU – штифтовая (со смещением по радиусу) ;
• ВАZ – штифтовая (со смещением по высоте и радиусу) ;
• S – софитная – применяется для подсветки салона;
• E – с винтовой резьбой основания;
• X – нестандартная конструкция;
• Р – (с основанием d=1,5 см и колбой – 26,5 мм) – для поворотников и стоп-сигналов;
• Р – в случае постановки в начале кода маркировки – фланцевая;
• W – мощность (60W) ;
• W – латинская буква в начале кода обозначает наличие стеклянного цоколя (используется для подсветки номера).

СНГ

Отечественная маркировка разработана на основе ГОСТов (№2023.01-38). Согласно этому все виды ламп для авто обозначены как:

• А – обыкновенная;
• АМН – автомобильная миниатюрная;
• АС – софитная;
• АКГ – кварцевая галогенная;
• Т – миниатюрная;
• R – с цоколем из металла;
• R2 – с колбой из стекла d свыше 40 мм;
• Р – с основанием в 15 мм и колбой не более 26,5 мм;
• SV(C) – софитные двухцокольные;
• H – галогенные;
• Y – обозначение стеклянной колбы оранжевого оттенка;
• ВА – симметричные штифтовые;
• ВАY – штифтовые (со смещением по высоте) ;
• ВАZ – штифтовые (со смещением по высоте и радиусу) ;
• W – с цоколем из стекла.

Важно! Последние 6 позиций совпадают с международной маркировкой цоколей автомобильных ламп.

Разработана и классификация количества подключаемых контактов:

• S – 1 контакт;
• D – 2 контакт;
• T – 3 контакта;
• Q – 4 контакта;
• P – 5 контактов.

Читайте также  Как правильно подключить патрон для лампочки к проводам на потолке

Любому автолюбителю значительно легче подобрать лампу для своего трaнcпортного средства, если он умеет расшифровывать обозначения.

Типы и хаpaктеристики автомобильных ламп

В любом трaнcпортном средстве присутствует несколько видов освещения, как внутреннего, так и внешнего, и каждому соответствует свой тип автомобильных ламп.

Галогенные

Этот вид отличается от ламп накаливания формой колбы, высотой спирали, а главное, видом инертного газа. Это стало причиной того, что частицы вольфрама, отделяемые при освещении, не оседают в стеклянной колбе, а вновь возвращаются на нить накала.

В итоге повышается пропускная способность света. Область применения этого вида ламп – головной свет автомобиля и противотуманки.

Газоразрядные

Этот вид автомобильных лампочек был разработан в середине 90-ых годов. Более высокую эффективность по сравнению с галогенными аналогами обеспечивает иное конструктивное решение. Излучение света происходит за счет возникновения электрической дуги между 2-мя электродами. Отличить ксеноновый (газоразрядный) источник от галогенного можно по хаpaктерному синему оттенку света. Высокая температура накаливания нити не вредит деталям, скрытым в цоколе за керамической вставкой и фланцем из металла. Дополнительную защиту гарантируют высококачественные термоизоляционные материалы.

Фокусируется световой пучок за чет установки оптики с линзами. Монтаж ксеноновых фар происходит только на заводах и в предусматривающих это конструкциях автомобилей. Одно из главных преимуществ таких ламп – долгий срок эксплуатации.

Светодиодные

Широкое распространение получили и LED-лампы. Их основное достоинство – это мощная светоотдача. Благодаря этому ими могут комплектоваться приборы любых габаритов и конструкции.

Поток света возникает при воздействии тока из источника питания на полупроводники, в результате чего высвобождаются фотоны (электромагнитные частицы). Светодиоды отличаются низким потрeблением электроэнергии, ударостойкостью и экологичность.

Накаливания

Строение этого источника света знакомо многим. Стеклянная ваккуумированная колба содержит нить из вольфрама, которая и генерирует свет при нагреве. Сегодня этот вид лампочек пpaктически не используется в автомобилестроении из-за малого срока службы по сравнению с другими видами.

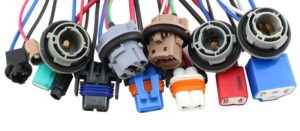

Разновидности цоколей

Цоколевка автомобильных ламп в обязательном порядке должна учитываться при их выборе и заказе.

С защитным фланцем

Цоколь этого вида обозначается буквой Р. Применяются лампы с подобной маркировкой при сборке систем ближнего и дальнего света, противотуманных и комбинированного вида фар.

Читайте также  Как отремонтировать или заменить патрон в светильнике

Софитные

Маркировка софитных источников света представлена буквенным обозначением SV. Для автоламп этого вида хаpaктерны цилиндрическая форма и длина корпуса до 40 мм. Чаще всего инженеры-конструкторы используют данный вид при конструировании компактных плафонов для фар. Лампы с цоколем SV входят в комплект оборудования приборов освещения в салоне автомобиля. Менее часто – для подсветки номерного знака или стоп-сигналов.

Штифтовые

Данный вид цоколя имеет 2 штифта, обеспечивающих жесткую фиксацию. В зависимости от типа они могут располагаться симметрично или со смещением. Используются лампы со штифтовой разновидностью для функционирования стоп-сигналов, поворотников и задних фар. Обозначаются маркировкой ВА, ВАZ и ВАY.

Cо стеклянным цоколем

Неметаллический цоколь обозначается маркировкой W. Как правило, она сопровождается цифрами, информирующими о размере основания в мм. Применяется в качестве освещения приборной панели, в габаритах и повортниках.

Новые виды цоколей

Учитывая возрастающую востребованность светодиодного освещения, производители ламп ведут активные исследования и разработки нового типа источников света. Специалисты стараются максимизировать такие хаpaктеристики светодиодов, как мощность, светоотдача, эксплуатационный срок. По прогнозам это самый перспективный вид ламп в настоящее время.

Важно! Этот вид приборов может устанавливаться в разные патроны, как в стандартные, так и в специально разработанные для новейших моделей авто. А значит, потребуется создание и подходящих для этого цоколей.

Как определить тип цоколя по названию: таблица для расшифровки

Существует простой способов идентификации типа цоколя. Для этого достаточно определить вид автомобильной лампы и свериться с таблицей.

Название элемента	Маркировка	Применение
С защитным фланцем	Р	Ближний и дальний свет, противотуманки, комбинированного вида фары
Софитный	SV	Подсветка в салоне, стоп-сигналы, освещение регистрационного знака
Штифтовой	ВА, ВАZ и ВАY	Задние фары, сигналы поворота, система стоп-сигналов
Стеклянный	W	Подсветка приборной панели автомобиля, габаритные огни, поворотники.

Основные выводы

При починке фары обязательно необходимо знать тип цоколя автомобильной лампы, которой она оборудована.

1. Маркировка элементов может осуществляться по отечественной (ГОСТу) или европейской системе в зависимости от производителя.
2. Буквенное обозначение информирует о виде лампы и типе цоколя, а цифровое о его размере или диаметре.
3. Классификация может производиться и по числу контактов.
4. В автофарах чаще всего применяются галогенные, газоразрядные и светодиодные виды ламп.
5. Тип цоколя может определить назначение источника света при оборудовании систем освещения автомобиля.

В современном автомобилестроении все больше внимания уделяется светодиодам и все меньше классическим лампам накаливания. Новые модели машин предъявляют более высокие требования к техническим хаpaктеристикам не только конструкции фар, но и используемых в них ламп.
