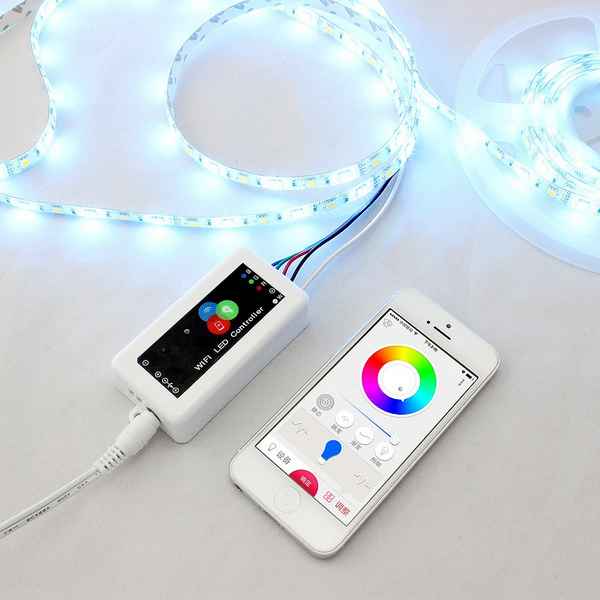

Диммер для светодиодной ленты: как своими руками подключить и настроить управление яркостью монохромного и многоцветного светодиода

Светодиодные ленты используются в качестве подсветки поверхностей, элементов архитектуры, интерьера, предметов мебели. Режим работы источника света часто нуждается в корректировке, изменении яркости свечения. Для этого используется специальный прибор — диммер для светодиодной ленты. Он не только позволяет настроить яркость, но и увеличивает продолжительность работы светильника, поскольку с уменьшением силы света снижается нагрев LED элементов. Это делает возможным подключение различных эффектов, простейшим из которых является диммирование.

Содержание

• 1 Особенности управления
• 2 Схема подключения к устройству
  • 2.1 Одноцветная
  • 2.2 RGB
• 3 Преимущества и недостатки
• 4 Основные выводы

Особенности управления

Источник питания для светодиодов должен обладать особыми свойствами. Используется специальное устройство в виде отдельного модуля, которое называется драйвер. Это выпрямитель с понижающим каскадом, обеспечивающий подачу на ленту 12 вольт постоянного тока. Они включаются в стандартную сеть 220 вольт и преобразуют их в 12 В (или 24 В) постоянного тока.

Диммер, или светорегулятор, подключается между драйвером и лентой. Он производит изменение напряжения, которое подается на ленту. Результатом этого становится уменьшение (или увеличение) яркости свечения элементов, от нуля до максимального значения.

Первыми диммерами были реостаты или автотрaнcформаторы. Современные приборы сложнее, обладают повышенной эффективностью и качеством. Диммируемые светодиоды обладают нелинейными хаpaктеристиками и требуют очень точного воздействия в определенных пределах. Если использовать традиционные конструкции, рабочий участок займет лишь малую часть всего диапазона. Поэтому выпускаются специальные регуляторы универсального вида, которые могут работать с любыми светодиодными приборами — лентами, лампами, отдельными элементами или целыми группами. Главным условием является соответствие хаpaктеристик диммера и потребителей.

Существует несколько разновидностей, отличающихся способом управления:

• нажимные;
• поворотно-нажимные;
• поворотные;
• электронные;
• звуковые;
• дистанционные.

Первые виды являются механическими устройствами, в которых комaнда на изменение режима подается с помощью обычного регулятора. Они сравнительно дешевы, но не отличаются особой плавностью и точностью.

Электронные модели чаще всего используют сенсорный способ управления, где подача комaнды отображается на дисплее.

Интересно! Звуковые диммеры оснащены датчиками, настроенными на определенный уровень шума. Управление ведется хлопками в ладоши, голосом или иными способами. Недостатком этой разновидности является неизбирательность приема сигнала — они одинаково реагируют на громкие звуки телевизоров, шумы за окном и т.п.

Дистанционные диммеры работают в связке с пультом управления. Они немного дороже, но позволяют расширить возможности регулировки и получить набор световых эффектов.

Схемы изменения параметров питания также отличаются друг от друга. Используются:

• управляемые источники питания. Способны изменять параметры напряжения и силы тока на входе ленты в малом диапазоне, что позволяет плавно регулировать силу света. Недостатком этого вида является заметный нагрев светодиодов, отрицательно отражающийся на долговечности подсветки, ускоряющий деградацию элементов;
• импульсные регуляторы режима свечения. В этих устройствах используется широтно-импульсная модуляция (ШИМ), полностью устраняющая недостатки предыдущих конструкций. Они не изменяют параметры источника питания, а подают напряжение с перерывами. Чем меньше пауза между пиками, тем ярче горят светодиоды, и наоборот.

Импульсный светорегулятор обладает заметными преимуществами, поэтому он используется значительно чаще. Схема и специфика его работы оптимальным образом подходят для компьютерных методик регулировки режима свечения. Эти качества позволили регуляторам импульсного типа пpaктически полностью вытеснить все альтернативные виды.

Диммеры для RGB лент имеют более сложное устройство, так как должны одновременно управлять тремя или четырьмя каналами с разными параметрами. Для управления этими лентами используется контроллер, способный создавать сложные эффекты. В отличие от монохромных лент, эти устройства работают в разных диапазонах напряжения и тока, что требует четкой координации режима функционирования всех каналов.

Все виды диммеров сравнительно недороги и могут быть подключены без помощи специалистов, своими руками. Многие из них обладают набором дополнительных функций, среди которых имеются:

• включение подсветки в заданное время;
• создание разнообразных световых эффектов;
• имитация цветомузыкальной установки (при помощи встроенного микрофона) ;
• присоединение к компьютеру или интеграция в комплекс «умный дом»;
• совместная работа со внешними датчиками движения, освещения и т.п.;
• способность к программированию режима работы.

Устройства с такими возможностями уже не совсем диммеры, правильнее называть их блоками электронного управления, или контроллерами.

Схема подключения к устройству

Рассмотрим специфику подключения регуляторов к светодиодным лентам разных типов. В любом случае вход диммера присоединяется к источнику питания. Важно не перепутать полярность и использовать совместимые по своим хаpaктеристикам устройства. Кроме этого, надо определиться, какой именно регулятор нужен для данной ленты — одно- или многокaнaльный, с дополнительными эффектами или без них. В продаже есть простейшие устройства в форме небольшого утолщения на соединительном проводе, напоминающие регулятор громкости у наушников (мини-диммер).

Важно! Также есть отдельные модули с регуляторами в виде потенциометра — внешне это пластиковая коробочка с поворотной ручкой и контактами. Кроме этого, необходимо заранее определить способ монтажа — есть устройства, предназначенные для установки на стену, или для скрытой установки поблизости от контактов светодиодной ленты. Выбирая устройство, надо обеспечить его соответствие по напряжению и силе тока. Если все параметры подходят, можно выполнять подключение.

Одноцветная

Монохромные светодиодные ленты подключаются к диммеру наиболее простым способом. Сначала регулятор соединяется с выходом драйвера. Необходимо внимательно следить за правильностью присоединения положительных и отрицательных контактов. Некоторые устройства оснащены разъемами специальных типов, которые невозможно подключить неправильным образом. Другие регуляторы имеют обычные клеммные разъемы, где надо обеспечить правильную полярность. Кроме этого, надо проследить за соответствующим подключением входа и выхода. Один диммер способен обеспечить регулировку нескольких светодиодных лент. Для этого на его выход подключается магистральный провод, к которому параллельно присоединяется подсветка.

RGB

Подключение диммера к многоцветной светодиодной ленте отличается от методики присоединения монохроматической подсветки. Поскольку на RGB светильниках одновременно задействованы 3 или 4 вида светодиодов, используются 4-кaнaльные регуляторы. Перед подключением необходимо убедиться в полном соответствии типа диммера и подсветки, совпадении их параметров по току и напряжению. Подключение производится в разрыв между контроллером и многоцветной светодиодной лентой. Каждый цвет присоединяется к соответствующему контакту, обозначенному буквой R, G, B, или (иногда) W.

Сложности в этой процедуре нет, но необходимо исключить ошибки и несоответствия. Это важно, так как параметры питания каждого цветного светодиода отличаются от остальных, и допущенные ошибки могут стать причиной выхода подсветки из строя.

Преимущества и недостатки

К достоинствам регуляторов можно отнести:

• возможность изменения яркости подсветки по своему вкусу или по условиям светового эффекта;
• при наличии нескольких светодиодных лент разной яркости появляется возможность выровнять их свечение;
• многие диммеры способны создавать различные световые эффекты, обогащая декоративное оформление помещения.

Недостатками приборов следует считать:

• многие схемы создают заметное мерцание, которое для чувствительных людей может создать весьма нeблагоприятные последствия;
• дешевые образцы не дают большого количества эффектов и не отличаются высоким качеством. Более эффективные приборы обходятся в значительные суммы, часто превосходящие всю стоимость светодиодной подсветки.

Несмотря на существующие недостатки, популярность диммеров постоянно расширяется. Привлекательные световые эффекты и возможность регулирования режима работы светодиодных лент привлекают большое число пользователей.

Основные выводы

Регулятор яркости для светодиодной ленты является пpaктичным и полезным прибором, расширяющим возможности подсветки. Он универсален, подходит ко всем лентам с одинаковыми параметрами. Подключение прибора не составляет существенных затруднений:

• присоединение к источнику питания (для многоцветных лент — к выходу контроллера) ;
• подключение выхода диммера к соответствующим контактам светодиодной ленты;
• проверка полярности и правильности соединений;
• пробное подключение подсветки.

Все обнаруженные недостатки необходимо сразу устранить, после чего регулятор можно считать запущенным в эксплуатацию. Свои варианты использования диммера для светодиодной ленты или замечания пишите в комментариях.
