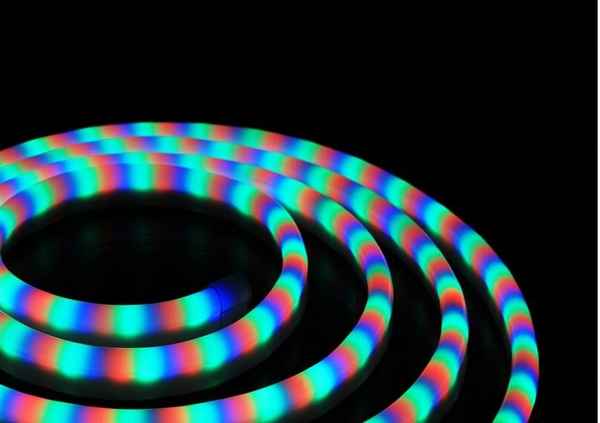

Светящийся шнур: что такое светодиодный кабель, где используются неоновые провода
Источник:
|
Для оформления зданий и подчеркивания их архитектуры используются различные виды светильников, но самым популярным вариантом стал светящийся шнур — одна из разновидностей дюралайта.
Внешне он напоминает неоновые трубки, широко использовавшиеся в прошлом для изготовления световой рекламы. Использование этого элемента для украшения или изготовления контурных рекламных конструкций обходится недорого и позволяет получить значительный декоративный эффект.
Содержание
- 1 Что это такое
- 2 Виды
- 3 Технические хаpaктеристики
- 4 Преимущества и область применения
- 5 Что нужно знать и иметь для подключения
- 6 Пошаговая инструкция
- 7 Основные выводы
Что это такое
Светящийся шнур (холодный неон) — это гибкая прозрачная трубка (обычно это цветной вид ПВХ), заполненная электролюминофором. Внутри нее проходит токоведущий электрод, обеспечивающий свечение при подаче питания. Изначально пользователями таких шнуров были только дизайнеры и оформители наружных рекламных конструкций. Однако, возможности, которые демонстрирует светящийся кабель, оказались гораздо шире.
В настоящее время его широко используют для подсветки салонов автомобилей, украшения помещений, мебели и т.д. Отличие светящегося шнура от обычного дюралайта в том, что здесь имеется ровная светящаяся полоса, а не цепь точечных элементов, установленных в прозрачную трубку.
Неоновый провод представляет собой сложную конструкцию, которая состоит из нескольких слоев:
- центральная медная жила;
- слой люминофора с навитым на него вторым электродом;
- защитная трубка;
- наружная трубка.
Для питания светящейся конструкции необходимо напряжение порядка 90-170 В переменного тока с частотой от 500 до 5500 Гц. Высокая частота питания заставляет светиться люминофор достаточно ровно, чтобы человеческий глаз не воспринимал мерцания. Источником питания служит специальный инвертор, состоящий из катушки и сердечника. Сам светящийся шнур в этой схеме рассматривается как конденсатор.
Интересно! Внешним источником питания могут быть различные виды аккумуляторов — даже при подключении двух батареек типа АА неоновый светящийся провод будет нормально гореть около 4 часов.
Виды
Существует две разновидности светящегося шнура:
- холодный неон второго поколения. Обладает сравнительно мягким и неярким свечением, предпочтителен для использования в квартирах или иных помещениях небольшого размера;
- холодный неон третьего поколения. Отличается высокой яркостью, позволяющей устанавливать его в крупных помещениях большого объема. Для питания требуется инвертор повышенной мощности (обычно в два раза).
Существовало и первое поколение холодного светящегося неона, но это был пробный вариант, не нашедший распространения из-за низкой яркости.
Иногда к этим устройствам ошибочно причисляют стандартную разновидность дюралайта — светодиодный провод. Например, сюда относят различные виды гирлянд — Neon-night и другие LED приборы. Это в корне неправильно, так как принцип действия этих двух видов светильников не имеет ничего общего. Единственное, что их объединяет — линейная форма конструкции.
Кроме этого, холодный неон может иметь разную форму:
- светящийся провод (шнур) ;
- лента;
- панель.
Наибольшее распространение получил именно светящийся шнур, хотя и другие виды позволяют получить оригинальный декоративный эффект.
Технические хаpaктеристики
Светящийся кабель имеет следующие технические параметры:
- диапазон напряжения питания — 20-220 В, оптимальное значение — 120 В;
- диапазон частоты — 50-5000 Гц, оптимальный показатель — 1500-2000 Гц;
- емкость шнура — 6 нф/м;
- яркость — 30-126 кд/м2;
- срок службы — 5000 часов при нормальных условиях;
- варианты цвета — белый, зеленый, красный, синий, желтый и промежуточные варианты.
Существуют образцы светящихся элементов, предназначенные для использования в условиях улицы, но большинство видов светящегося шнура предназначены для работы внутри помещений.
Преимущества и область применения
К преимуществам холодного неона следует отнести:
- низкий расход электроэнергии;
- высокая влагостойкость;
- длина шнура может быть разной, привязки к каким-либо меткам не имеется;
- отсутствие нагрева во время работы;
- доступно 10 вариантов цвета;
- есть конструкции с жесткой внутренней сердцевиной.
Область применения светящегося шнура довольно широка:
- рекламные конструкции;
- оформление витрин, прилавков, стендов;
- украшение мебели, участков интерьера;
- тюнинг автомобилей (обычно, салонов) ;
- подсветка велосипедов;
- светящиеся элементы одежды;
- оповещающая подсветка.
Внимание! Область использования постоянно расширяется, возможности холодного неона далеко не исчерпаны.
Что нужно знать и иметь для подключения
Для подключения светящегося шнура необходим инвертор с соответствующими параметрами. Кроме этого, понадобятся следующие инструменты и материалы:
- паяльник и припой;
- термоусадочная трубка двух размеров — для шнура и для проводов;
- устройство для снятия изоляции или острый нож;
- коннектор для присоединения шнура к инвертору.
Набор инструментов и материалов небольшой, а для выполнения подключения не требуется обладать серьезными познаниями — достаточно базовых навыков работы с паяльником.
Пошаговая инструкция
Для подключения светящегося шнура необходимо выполнить следующие действия:
- Зачистить конец на 8-10 мм от внешнего слоя ПВХ так, чтобы стал доступен тонкий навитый провод.
- На некотором расстоянии удалить слой люминофора и обнажить медную центральную жилу.
- Свободный конец провода от коннектора зачистить от изоляции.
- Одеть на провод от коннектора сначала кусок термоусадочной трубки большого диаметра, затем на оба провода по кусочку маленькой трубки.
- Припаять один из проводов к центральной жиле. Полярность значения не имеет, но важна прочность соединения, так как этот элемент — несущий. После пайки следует проверить, способно ли соединение выдерживать нагрузки, после чего надвинуть на соединение термоусадку и нагреть ее феном или паяльником.
- Припаять второй электрод. Он не должен быть натянут. После пайки также надвинуть термоусадку и подогреть ее.
- Последним действием будет установка трубки большого диаметра так, чтобы одна половина оказалась на шнуре, а вторая осталась на проводе от коннектора. Нагреть ее для получения плотного изолирующего кокона.
На этом процесс подключения считается завершенным, можно приступать к монтажным работам.
Основные выводы
Светящийся шнур — эффективный и привлекательный светильник, который обладает ровным свечением по всей длине. Его свойства:
- малое потрeбление электроэнергии;
- большой выбор цвета;
- отсутствие привязки к разметке — можно отрезать или соединять куски любой длины.
Декоративный эффект, который создает светящийся шнур, высоко оценивается дизайнерами, художниками и обычными пользователями. Сфера его применения постоянно расширяется, появляются новые способы оформления конструкций или помещений.
Свои варианты использования светящегося шнура излагайте в комментариях.
