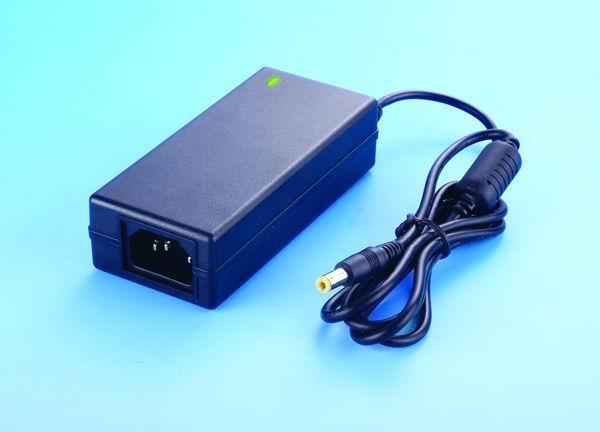

Блок питания для светодиодного светильника: схема лед лампы подключения к источнику питания

Любой светодиод, независимо от мощности, чувствителен к различным факторам, которые отрицательно действуют на функциональность. Основное предназначение блоков питания для светодиодных светильников и лент – обеспечить стабильное напряжение и ток на выходе.

Содержание

• 1 Особенности блоков питания
• 2 Классификация
• 3 Основные производители БП
• 4 Какой блок выбрать
• 5 Внешние блоки питания не входящие в комплект поставки
• 6 Собрать своими руками
• 7 Основные выводы

Особенности блоков питания

Для нормального функционирования светодиодов через них должен проходить постоянные ток и напряжение (вольамперная хаpaктеристика этих источников света нелинейная). При подключении к сети требуются источники питания, снижающие и выпрямляющее 220 В до требуемого значения. В противном случае при любом скачке резко увеличится электроток, p-n переход пекрегреется, светодиодный чип перегорит.

Основное требование к БП (блоку питания) – способность сгладить скачки, повышающие вольтаж в сети при авариях, коммутациях с мощным оборудованием, ударах молнии.

Внимание! Необходимо знать, что срок службы блока зависит не только от времени, которое он проработал, но и от срока хранения. В эту аппаратуру встраиваются электролитические конденсаторы, работоспособность которых снижается из-за испарения электролита. Исключение составляют самые дорогие модели БП, в которых электролитические конденсаторы заменены более современными керамическими.

При покупке необходимо обратить внимание на коэффициент мощности, который обозначается как λ или cos φ. Чем этот показатель выше (от 0,85), тем качественнее блок и сложнее его конструкция.

Сейчас можно купить Led лампы и светильники со встроенным в корпус (чаще всего цоколь) устройством для стабилизации электротока. Но они маломощные, поэтому способны обеспечить работу с сетью без значительных скачков. При малейших отклонениях в сторону повышения они выходят из строя. Чтобы избежать такой неприятности, желательно установить в систему светодиодного освещения отдельностоящий блок питания.

Классификация

Проблема рядового потребителя связана с запyтaнностью терминологии. Блоком питания называется источник, предназначенный для подключения любого радриоэлектроного оборудования, выдающий определенный уровень напряжения и тока.

Для большинства светодиодов требуется 4 В, при последовательном соединение максимальное количество 15 элементов, что соответствует напряжению 60 В. В российской сети 220 В, поэтому блок питания включается в систему обязательно.

Обозначать БП словом «драйвер» неверно, так как этот вид оборудования обеспечивает только стабильность тока (существуют модели, обеспечивающие диммирование). Драйвером можно назвать устройство, которое обеспечивает питание при подключении к сети 12 В или 24 В. Если осветительный прибор необходимо подключить к 220 В, требуется блок питания.

Исторически устройство, обеспечивающее параметры питания электроприбора, называется балластом (ПРА). При переходе на светодиодное освещение термин не стали менять. То же относится к термину «электронный трaнcформатор». Это устройство снижает напряжение и повышает частоты, запитать от него можно гирлянду или похожий на нее источник света.

БП может размещаться в корпусе или отдельно от осветительного прибора, включаться в комплект поставки или приобретаться отдельно.

По конструкции эти приборы делятся на 2 большие группы:

• изолированные;
• неизолированные.

У изолированного БП отсутствует гальваническая связь между входом и выходом, что повышает уровень безопасности во время эксплуатации благодаря невысокому уровню напряжения на выходе. Этот вид блоков питания производится на основе трaнcформатора, первичная обмотка которого подключается к сети. Светодиодный светильник или лента присоединяется к вторичной обмотке. Изолированные модели сравнительно дорогие, но хорошо сглаживают скачки и импульсы напряжения, что особенно важно для российской электросети.

Читайте также  Классификация и хаpaктеристика светодиодных светильников для дома

В неизолированных БП между входом и выходом есть гальваническая связь. На выходе напряжение не превышает 60 В, но показатель между землей и одной из линий выхода может достигать значения сетевого напряжения. Это оборудование компактное и сравнительно дешевое, но с низким КПД. В комплект поставки их включают производители дешевой светодиодной продукции. Если в процессе монтажа присоединить выключатель к нулевому проводу, светодиодный осветительный прибор будет светиться в выключенном состоянии.

Внимание! Единственное изделие, в которое нельзя встроить заизолированный БП – лампа ретрофит.

Исходя из вышеизложенного, источники питания для светодиодов можно разделить на 3 группы;

• трaнcформаторные;
• импульсные;
• драйверы.

Первые два типа предназначены для выработки постоянного напряжения, которое остается стабильным независимо от колебаний сети и изменения тока.

Tрaнcформаторный БП состоит из:

• трaнcформатора;
• выпрямителя;
• фильтра;
• стабилизатора.

Такой прибор просто установить, он хорошо переносит режим холостого хода, но не терпит перегрузок, имеет большой вес и низкий КПД.

Импульсный БП меньше по размерам и легче благодаря работе с более высокими импульсами, но плохо переносит холостой ход и перегрузки.

Функция драйвера – выровнять уже стабилизированный электроток. Он состоит из дросселя, транзисторного ключа и схемы, управляющей ключом. Драйвер работает с частотами 30-50 Гц, контролирует ток, поступающий на светодиоды, регулирует вольтаж. Качественное оборудование этого типа имеет встроенный каскад для подавления гармотик, искажающих ток сети.

Внимание! Светодиодной ленте драйвер не нужен, так как на ней имеются резисторы.

Положите в корзину сразу, потом потеряется:

Основные производители БП

Теоретически БП должен поставляться вместе с осветительным прибором. На пpaктике такое встречается не всегда, Если БП в комплектацию не включен, нужно покупать изделия компаний, специализирующихся на этой продукции (Трион, Аргос-Электрон, Meanwell и др.).

Компания «Трион» на рынке с 2012 года, занимает третье место по стране по объемам производства, продано 1, 5 млн модулей, отказов всего 0,2%. Производство БП для светодиодных осветительных приборов в этой компании является один из основных видов деятельности. Готовая продукция тестируется и испытывается по методикам, разработанным штатными инженерами. Качество контролируется на всех этапах производства.

Аргос-Электрон из Санкт-Петербурга на рынке с 2008 года. Это один из ведущих производителей комплектующих для систем освещения со светодиодными источниками света. Аргос-Электрон выпускает драйверы для промышленных, уличных и офисных светильников, приборы освещения для ЖХК. Готовая продукция тестируется с имитаторами светодиодов, в термошкафах и термокамерах.

Компания Meanwell Основа в 1982 году, поставляет импульсные блоки питания.  Предлагает примерно 5 тыс. стандартных моделей для автоматизации светодиодного освещения. Продукция подвергается жесткому контролю на всех этапах производства, начиная от разработки проекта и отбора компонентов.

Под брендом Helvar предлагаются изолированные и незаизолированные импульсные блоки питания, управляемые и неуправляемые драйверы. Широкий ассортимент позволяется создавать простые локальные и масштабные светодиодные системы освещения.

Компания Vossloh-Schwabe (подразделения Panasonic Group) производит блоки питания, драйверы, системы управления для светильников и лент, устанавливаемых в помещениях и на улице. Оборудование поставляется укомплектованным. На производстве используется современное оборудование и передовые технологии.

Какой блок выбрать

По данным статистики на российском рынке основная масса блоков питания для светодиодных светильников импульсные (линейных всего 1-2%).

Читайте также  Назначение, виды и лучшие производители светодиодных лампочек с датчиком движения

При выборе учитывается мощность осветительного прибора и требования к качеству света. Если второй критерий не важен, подойдет и линейная модель. При желании получить поток света без пульсаций следует выбрать импульсную модель.

Немаловажная деталь – место установки. Если создается система освещения для отапливаемого непыльного помещения, степень защиты может быть минимальная. В любой ситуации БП должен быть заводской сборки, иметь сертификат о совместимости и безопасности. Максимальный коэффициент пульсации 1%, для уличного светильника обязательна защита от грома, оптимальный КПД 88%.

Важно! Не желательно покупать прибор без гальванической развязки.

Важно так же учесть вид осветительного прибора (светильник или лента), рабочее напряжение, ток и мощность. Все эти параметры обозначаются в маркировке, поэтому лучше всего покупать все элементы комплекта одновременно.

Внешние блоки питания не входящие в комплект поставки

При покупке внешнего БП нужно знать, что он будет достигать максимального КПД при мощности 80% от номинальной. Чтобы получить оптимальное значение, необходимо умножить мощность светодиодного источника света на 1,2-1,15 (коэффициент запаса).

Если блок покупается с расчетом на то, что в будущем к нему будут подключаться дополнительные источники света, то мощность светильников, которые будут подключены сразу, должна быть в 1,2 раза меньше минимальной нагрузки БП. В противном случае при включении сработает защита от холостого хода.

Внешний блок желательно подключить даже к тем осветительным приборам, в которые встроены драйверы. Важна так же степень защиты БП. Если лампа будет установлена на улице или в помещении с повышенным уровнем влажности, потребуется уровень защиты IP65. Не стоит переплачивать, если система освещения устраивается в отапливаемом жилом помещении.

Собрать своими руками

Своими руками можно сделать не только Лед светильник, но и простой блок питания для него (не импульсный). Схема может быть трaнcформаторная и бестрaнcформаторная (вторая проще). Требуется диодный мост, резисторы и конденсаторы.

Первым устанавливается конденсатор, ограничивающий переменный электроток. Правильно подобранная емкость – гарантия того, что на светодиоды будет подаваться требуемая сила тока. Напряжение этого элемента от 300 В.

Важно! Электролитический конденсатор для БП не подходит.

Параллельно подключается резистор-шунт с сопротивлением, достаточным для разряжения конденсатора в момент отключения светильника. Мощность большого значения не имеет.

Следующий элемент – диодный мост, превращающий переменный ток в постоянный. Можно купить сборку или спаять несколько диодов с подходящими для схемы хаpaктеристиками. Сила тока должна быть больше той, которая протекает по светильнику, обратное напряжение от 300 В.

После моста электроток постоянный, но скачкообразный. Ситуацию может улучшить сглаживающий конденсатор на 300-400 В с емкостью от 10 микрофарад. Для шунтирования к нему подключается резистор.

Такой БП подходит для последовательного подключения до 75-и ярких светодиодов с напряжением 3,5 В и током 20 мА. Яркость свечения меняется с изменением емкости первого конденсатора.

Эта схема недостаточно безопасна, так как при попадании влаги светильник может бить током.

Если использовать трaнcформатор, то его мощность должна быть в полтора раза больше мощности светильника. На выходе должно быть 12-20 В. После трaнcформатора включается фильтрующая емкость и стабилизатор на основе микросхемы 7812, обеспечивающей на выходе ток до 1,5 А.

Основные выводы

Чтобы не ошибиться при выборе блока питания для светодиодного источника света, необходимо знать, какие виды этого оборудования доступны и для каких целей предназначены. Опытные мастера считают, что в схеме подключения светильника обязательно должен быть драйвер.

Если прибор освещения питается только от БП, часть энергии расходуется на нагрев резистора. Драйвер защищает от скачков вольтажа, таким образом продлевается срок службы светодиодного светильника. Преимущество сборки своими руками – возможность подобрать параметры под ранее купленные светодиоды.
