Прибор для проверки светодиодов своими руками: схема супер тестера Led

У любого домашнего мастера обязательно есть прибор для измерения электрических параметров, позволяющий определять работоспособность ламп, напряжение в источнике питания, обнаружить, в каком месте порвались провода. Тестер выбирается в зависимости от потребностей. Многие не находят в магазинах мультиметр с нужным функционалов, поэтому делают своими руками приборы для проведения проверки светодиодов и другого оборудования в доме и автомобиле.

Содержание

• 1 Тестер светодиодов с автоматическим выбором параметров SID GJ2C
• 2 Тестер светодиодов с ЖК дисплеем
• 3 Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов
• 4 Схема испытателя светоизлучающих диодов
  • 4.1 Схема испытателя напряжения и тока светодиодов
  • 4.2 Микросхема и другие детали
  • 4.3 Определение напряжения и тока светодиода
  • 4.4 Пример расчета параметров
• 5 Проверка светодиода мультиметром тестером на исправность
  • 5.1 Основные причины неисправности и выхода из строя светодиодов
• 6 Основные выводы

Тестер светодиодов с автоматическим выбором параметров SID GJ2C

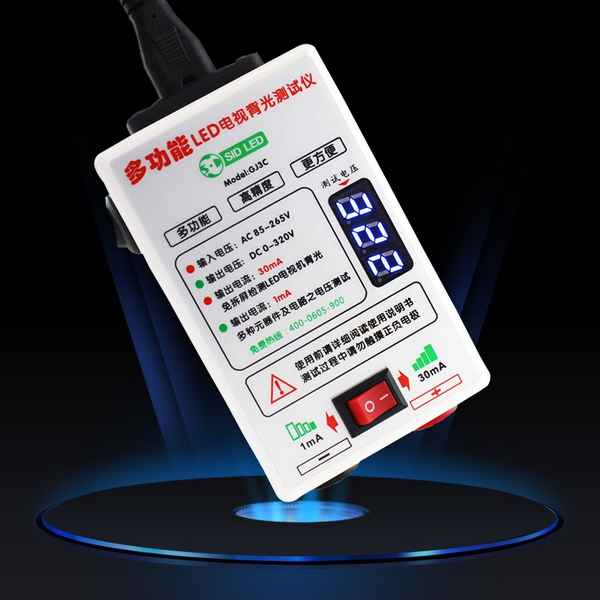

Самая частая неисправность LED-телевизоров – наличие звука при отсутствии изображения. Причина – перегорание светодиодных лампочек в подсветке. Для мастера, занимающегося ремонтом этого оборудования, время на проверку экономит прибор SID GJ2C, автоматически выбирающий параметры. Его можно использовать так же для тестирования светодиодных лент и ламп в любом светильнике.

Основные хаpaктеристики:

• масса 87 г;
• габариты 100 х 59 х 32 мм
• напряжение на входе 85-265 В;
• напряжение на выходе 0-300 В
• дисплей 3-разрядный, не разборный.

Тестер SID GJ2C регулирует ток и напряжение интеллектуально, пригоден для работы с переменным и постоянным электротоком. Основная сфера применения – ремонт телевизоров с подсветкой любого размера. Прибор оснащен двойной защитой, не повреждает светодиоды благодаря самостоятельному подбору параметров и плавному запуску.

Преимущества SID GJ2C:

• высокая точность измерений;
• возможность использовать не только для светодиодных ламп, но и для регуляторов напряжения;
• сравнивание теоретических показателей с реальными;
• не бьет током при прикосновении к щупам.

После подключения питания требуется 10-15 секунд на разогрев. При прикосновении к проверяемому элементу напряжение сначала сбрасывается до нуля, потом плавно поднимается. Работоспособность детали определяется сразу, точные параметры необходимо ждать примерно 2 минуты из-за инерционности (пассивности) экрана.

Внимание! Кроме светодиодов этот прибор может проверить стабилитроны и другие элементы драйвера.

Тестер светодиодов с ЖК дисплеем

Существует 2 типа тестеров – аналоговые и цифровые, функционал и точность измерений выше у последних. Они оснащены ЖК-дисплеями, параметры измерений выбирают автоматически, результаты проверки отображают наглядно и не требуют знаний по переводу одних величин в другие.

Тестер с ЖК-дисплеями более сложный по конструкции, так как в схему включаются интегральные микросхемы, диоды, транзисторы, резисторы, которые соединяются на общей подложке.

Сфера применения измерителей с ЖК-дисплеями:

• определение наличие электротока в проводке;
• состояние контактов;
• измерение емкости, индуктивности, электротока, температуры конденсатора;
• определение падения вольтажа на p-n переходе;
• определение текущего через светодиод электротока;
• отображение короткого замыкания;
• расчет диапазона изменения параметров;
• измерение электрических параметров в стиральных машинах, компьютерах, телевизорах, сети автомобиля, электроинструментах.

Пользователи ценят приборы с ЖК-дисплеями за простоту управления и доступную цену.

Читайте также  Как выбрать и организовать подсветку комнаты светодиодной лентой

Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов

При необходимости работать с LED-телевизорами нельзя отдавать предпочтение простому мультиметру. Он позволяет лишь определить исправность светодиодных элементов, причем засветка видна плохо. Требуется специальный прибор, например, SID GJ2C. Домашние мастера используют самоделки, если функционал или цена предлагаемых магазинами приборов их не устраивают.

Самый простой вариант – источник питания из зарядки телефона с напряжением 3,3 В и 300 мА. Он подходит, если требуется проверка на работоспособность отдельных диодов с электротоком до 3 мА. Для расширения функционала требуются другие схемы.

Схема испытателя светоизлучающих диодов

Если светодиодные лампочки нужно проверять часто, мультиметра с последовательно подключенным резистором недостаточно. Плавным вращением потенциометра достигается максимальная яркость светодиода, сопротивление отображается на экране.

Важно! Этот метод приводит к перегоранию светодиода, если сопротивление нечаянно снижается ниже предельного уровня.

Для определения точных параметров можно своими руками сделать приставку к мультиметру.

Последовательность действий:

• вынуть из батарейки «Крона» колодку и элементы крепления;
• найти подходящий по размерам корпус и прикрепить к нему колодку;
• сделать штыри для присоединения к мультиметру;
• вырезать плату и установить на нее разъем для диодов и кнопку включения;
• с обратной стороны припаять резистор на 0,25 Вт;
• установить конструкцию в корпус;
• соединить провода;
• прикрутить к мультиметру;
• установить максимальное напряжение 20 В.

После присоединения светодиодного элемента и нажатия на кнопку включения видно, исправна ли лампочка, быстро определяется распиновка и уровень падения вольтажа.

Схема испытателя напряжения и тока светодиодов

Более эффективный прибор, собранный своими руками на основе микросхемы К155ЛН1 и резистора, позволяющий определить пробитые диоды и элементы с внутренними разрывами.

Важно! Для проверки параметров тока и вольт подойдет схема, запитанная от батарейки «Крона». Измеритель не требует стабилизации напряжения, мобильный.

Желательно сделать печатную плату, прикрепить ее к батарейке и установить в корпус из пластика. Напряжение 9 В и ток до 30 мА исключает возможность перегорания светодиодных элементов в процессе тестирования. Схема потрeбляет минимум тока, поэтому батарейки хватает на длительное время.

Ток измеряется мультимертом, на котором установлен постоянный ток. Для измерения вольтажа на прибор монтируются специальные петли, соединяющие самоделку с мультиметром.

Микросхема и другие детали

При изготовлении своими руками последней модели используется микросхема LM317L, регулирующая вольтаж, и некоторые другие элементы:

• диод Шоттки, предотвращающий перемещение электротока в обратном направлении;
• потенциометр, меняющий сопротивление в пределах 0-500 Ом, что позволяет менять вольтаж на выходе для регулировки тока;
• резистор, стабилизирующий ток на значении 30 мА.

Если не включить в схему резистор, во время проверки на светодиод пойдет ток 300 мА, он перегорит.

Определение напряжения и тока светодиода

Прибором с микросхемой LM317L, сделанным своими руками, можно проверять любые светодиоды (СМД прижимаются к контактным площадкам на плате).

Внимание! Если элемент подключается неверно по полярности, лампочка не горит, поэтому при проверке важно его перевернуть.

Ток измеряется при помощи замыкания перемычкой. На тестере вращается потенциометр (диапазон 2-30 мА). Значение вольтажа неважно. Например, при установке тока на значении 10 мА красный светодиод с падением напряжения 1,7 В получит ровно 10 мА. Если проверять синий светодиод на 3,2 В, он тоже получит 10 мА. То есть, на этом приборе вольты меняются автоматически.

Читайте также  Выбираем и подключаем блок питания 12 В для светодиодной ленты своими руками

Пример расчета параметров

После проведения измерений рассчитать параметры светодиода просто. Например, имеется диод синего цвета, который нужно запитать от 5В и 15 мА. Измерительный прибор при проверке показал 3,2 В и 15 мА. Резистор должен снять 5-3,2=1,8 В. Его сопротивление должно быть 1,8/0,015=120 Ом.

Проверка светодиода мультиметром тестером на исправность

Для проверки на исправность не требуются никакие приборы, кроме обычного цифрового мультиметра. Самый простой способ – использование щупов, позволяющих проверить элементы с любым количеством выводов в любом исполнении. После установки прибора на прозвон нужно прикоснуться к аноду красным щупом, к катоду – черным. Исправный диод светится, после смены полярности на экране появляется цифра «1».

Свечение при проверке небольшое, если освещение хорошее, его вообще не видно. Если LED-элемент многоцветный, необходимо определить распиновку, чтобы во время проверки не перебирать выводы наугад.

Большинство мультиметров оснащены гнездами для тестирования транзисторов, которые можно использовать для проверки диодов. По конструкции это 8 отверстий в нижней части (4 для PNP транзисторов и 4 для NPN транзисторов). Для проверки светодиодов в PNP анод вставляется в гнездо «Е», катод – в гнездо «С». Если диод рабочий, он светится. При проверке в NPN полярность меняется.

Важно! Недостаток этого метода – невозможно проверить элементы с остатками припоя без длинных ножек.

Для проверки мощных SMD нужен драйвер. Мультиметр подключается к нему последовательно, на экране видны изменения тока. Если элемент низкокачественный, показатель нарастает плавно. Падение вольтажа измеряется при параллельном подключении мультиметра. Чтобы определить, пригоден ли светодиодный элемент для дальнейшей эксплуатации, полученные показатели сравниваются с данными техдокументации.

Если светодиод инфpaкрасный, при верном расположении анода и катода на экране отображается число 1000, при изменении полярности видна цифра 1.

Основные причины неисправности и выхода из строя светодиодов

Особенность светодиодов –обратное напряжение, лишь на несколько вольт превышающее падение. LED выходит из строя, если при подключении допущена хотя бы малейшая ошибка. Сверхяркие диоды в подсветке перегорают при скачках напряжения. Более устойчивы в этом плане лампы на 220 и 12 В. Примерно 2% светодиодных изделий поставляется с бpaком, перед монтажом желательно проверить каждый.

Основные выводы

Приставка к мультиметру, сделанная своими руками, простая, но может пригодиться домашнему мастеру, которому часто приходится проверять исправность осветительных светодиодных ламп и лент. Прибор на микросхеме LM317L может сделать своими руками радиолюбитель, который тестированием диодов занимается регулярно. В некоторых ситуациях он может оказаться более полезным, чем прибор, приобретенный в магазине.

В телевизорах лампочки чаще всего выходят из строя из-за бpaка или выставления максимальной яркости изображения, повышающей вольтаж. Ремонт телевизора сложный, делать эту работу не рекомендуется выполнять своими руками, если нет ни знаний, ни опыта, ни инструментов. Все гораздо лучше сделает квалифицированный телемастер.
