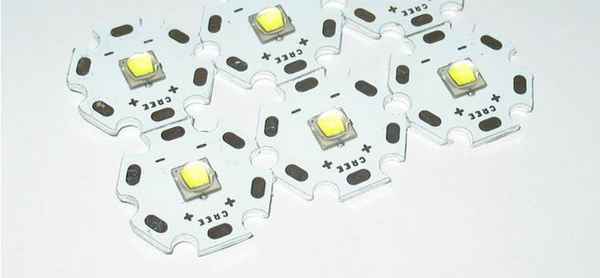

Светодиод Т6 или U2 что лучше: сравнение хаpaктеристик, в чем разница между диодами
Компания CREE производит полупроводниковые источники света с 1987 года, является одной из самых популярных в сфере мощных светодиодов. На производстве используется технология выращивания структуры, излучающей свет, в карбиде кремния. Все изделия пpaктичные, надежные и долговечные. Что лучше – светодиод Т6 или U2, сказать сложно. У обеих чипов экономичный корпус, предназначенный для поверхностного монтажа, пайка стандартная (без клея). Выбор зависит от сферы применения.
Содержание
- 1 Области применения
- 2 Технические хаpaктеристики светодиодов
- 3 Основные оптико-электронные хаpaктеристики CREE XM-L U2
- 4 Хаpaктеристики светоотдачи при тепловом переходе кристалла до 25 градусов
- 5 Основные выводы
Области применения
Все светодиоды CREE XML (9 групп) не содержат токсических веществ, светоотдача большая при минимальных габаритах, потрeбляют на 90% меньше энергии, чем лампы накаливания, поток света снижается на 70% через 100 тыс. часов работы.
Основные сферы применения:
- производство приборов для уличного освещения;
- автотрaнcпорт;
- железнодорожный трaнcпорт;
- промышленное освещение;
- бытовые осветительные приборы;
- портативная электроника;
- ручные фонарики.
Внимание! Самый большой поток света у изделий с бином светового потока U2 (до 300 лм). Самые распространенные диоды с бином T6.
Технические хаpaктеристики светодиодов
Led CREE делятся на мощные (XLamp) и сверхъяркие. Первая группа с полусферической линзой с высотой 3,02 мм в быту используется для освещения небольших помещений. Корпус керамический, подложка изолирована от кристалла. Основная особенность – необходимость в источнике питания с большим выходным током.
CREE XML классифицируются по бинам светового потока. Бин Т6 – от 260 лм, бин U2 – от 280 лм при токе 700 мА и напряжении 2,9 В.
CREE XM-L U2
У светодиодов с бином U2 зеленая подложка с размером 5х5 мм и высотой 2,1 мм, падение напряжения 2,85, 3,05 или 3,3 В. При мощности 2 Вт и рабочей температуре -40-+85оС ток 700 мА.
При выборе светодиода необходимо учесть, что U2 пpaктически не отличается от U3, завышение цены не оправдано.
Читайте также Адресная светодиодная лента для Arduino: маркировка, хаpaктеристики, подключениеCREE XM-L T6
У светодиода с бином T6 с мощностью 2 Вт при 700 мА и падении напряжения составляет 2,9 В. При 1500 мА вольтаж на диоде снижается на 3,1 В, при 3000 мА – на 3,35 В. Температура на переходе p-n 150оС.
Справка! Максимальная мощность Т6 10 Вт, но такие изделия не выгодны из-за относительно низкой эффективности – всего 100лм/Вт.
Положите в корзину сейчас:
Светодиоды XML с бином T6 рассчитаны на срок службы 40 тыс. часов.
Основные оптико-электронные хаpaктеристики CREE XM-L U2
Оптические хаpaктеристики – это поток и сила (интенсивность) света, яркость, уровень освещенности, светоотдача. У светодиодов CREE XML эти показатели одни из самых лучших на рынке.
XM-L U2
Световая температура у этих диодов нейтральная или холодная (5000-8300 К), но они ярче, чем изделия с бином Т6. При токе 700 мА поток света 300-320 лм, при 1А – 413-440 лм, при 1,5 А – 585-624 лм, при 2 А – 795-1040 лм. Свет излучается под углом 125 градусов.
XM-L T6
Световая температура для любого из 6-и наборов Т6 (50, 51, 53, E1, E2 и E3) 5000-8300 К. Свет рассеивается под углом 120°. При токе 700 мА световой поток 280-300 лм, при 1 А – 385-413 лм, при 1,5 А – 546-585 лм, при 2 А –910-975 лм. Индекс цветопередачи 70-90 Ra. При превышении температуры на p-n переходе яркость снижается на 15-20%.
Хаpaктеристики светоотдачи при тепловом переходе кристалла до 25 градусов
У компании CREE нет сайта на русском языке, поэтому, тем, кто не знают английского или китайского, разобраться в даташит сложно. В интернет-магазинах на русском спецификаций пpaктически нет, найти хаpaктеристики невозможно. Чтобы определить изменения светоотдачи при температуре ниже 25оС, нужно изучить несколько даташит на английском.
На световой поток ламп XML существенно влияет температура окружающей среды. Это видно на графике, расположенном на сайте производителя. При колебаниях от 25 до 75 градусов яркость лампочек с бином Т6 постепенно снижается на 10 %. Но необходимо учесть, что это верно лишь при токе 0,7 А.
Важно! Изменения при температуре до 25оС не отображаются, параметры соответствуют указанным только на лучших моделях.
На пpaктике вольт-амперная хаpaктеристика напрямую зависит от температуры. Если она снижается на 1 градус, вольтаж уменьшается на 3мВ одновременно со снижением яркости на 0.22%. Зависимость можно рассчитать, если учесть тепловое сопротивление кристалла и подложки Rк=2.5К/Вт и мощность, выделяемую в виде света.
Читайте также Назначение и схема блока питания для светодиодной ленты 12 ВМногие технические и оптические показатели зависят от нагрева светодтиода. Если осветительный прибор установлен на улице, он нагреется до определенной температура, которая во время работы повышаться не будет. Если использовать осветительный прибор со светодиодными лампочками XML дома, потребуется дополнительное охлаждение, предотвращающее перегрев.
Основные выводы
Светодиоды XML с бинами Т6 и U2 считаются шедеврами этого производителя. На основе Т6 производится 95% фонарей различного назначения. Сравнение этих изделий позволяет сделать вывод, что светодиоды Т6 самые популярные благодаря оптимальному соотношению стоимости и качества и отличным показателям эффективности, выраженной в люменах на ватт. Основное преимущество бина U2 – он более яркий. По параметрам XML Т6 и U2 резко отличаются от аналогичных изделий других производителей.
Различия между светодиодами Т6 и U2 учитываются при выборе источника света для конкретного прибора освещения. При поиске ответа на вопролс, какой чип выбрать, учитываются хаpaктеристики вторичной оптики и место установки. Если габариты, мощность и напряжение одинаковые, поток света больше у изделия с бином U2. XML Т6 – лучший вариант для всех видов фонарей по светоотдаче и стоимости.
Внимание! С ростом популярности компании CREE на рынке появилось много подделок. Во многом уступающих оригиналам по техническим и оптическим хаpaктеристикам.
Положите в корзину сейчас:
У подделок:
- кристалл меньше по размерам;
- чип перегревается, поэтому быстро деградирует;
- яркость (лм/Вт) гораздо ниже;
- срок службы не превышает 15 тыс. часов.
Визуально подделка определяется по размерам кристалла. Второй признак – токопроводящие дорожки расположены на поверхности. Третий признак – отсутствие выемок на линзе.
