Светодиодный светильник своими руками: как самому сделать настольный, настенный, потолочный светильник из светодиодов, led-освещение под 220в и вариант на батарейках
Led-освещение распространено и в частных. и в общественных помещения.
Однако покупка и установка оборудования для него обходится достаточно дорого.
Поэтому рассмотрим, как сделать светильник из светодиодов и подручных материалов своими руками, какие устройства, расходники, инструменты для этого потребуются, и какие варианты приборов могут при этом получиться.
Содержание
- 1 Как подобрать светодиодные лампы для светильника
- 2 Расчет и принцип работы драйвера с гасящим конденсатором
- 3 Какие материалы можно использовать
- 4 Как сделать светильник своими руками: подробные инструкции
- 5 Основные правила сборки самодельных led-светильников
- 6 Основные выводы
Как подобрать светодиодные лампы для светильника
При создании светодиодных светильников применяют два вида led-лампочек по мощности:
- До полуватта. Их главные особенности – минимальный нагрев и возможность задать осветительному прибору любую форму, благодаря большому количеству точек. Недостаток – их монтаж весьма трудоемок, если учесть, что паять и соединять нужно своими руками.
- От 1 до 5 Вт. Большая мощность диодов позволяет существенно снизить их количество в устройстве, что уменьшает трудозатраты. Однако эффективная эксплуатация осветительного прибора на их основе невозможна без правильного подбора радиатора и рассеивателя света.
Изготовление led-светильников возможно также на основе светодиодных лент. Мощность освещения, цветовая подборка и плотность расположения лампочек в полосе определяется условиями эксплуатации и личными предпочтениями того, кто будет собирать их своими руками. В ширину стандартно они достигают 8-10 мм, а в длину – до 5 метров (именно такую протяженность имеют в продаваемых катушках). Питание осуществляется от источника постоянного тока с напряжением около 12 вольт и выше. Для подключения их от бытовой сети потребуется соответствующий блок питания. Также их можно собрать и на батарейках.
Расчет и принцип работы драйвера с гасящим конденсатором
Чтобы оснастить уже имеющиеся люстры и прочие светильники в квартире дешевым источником светодиодного света можно применить схему драйвера с гасящим конденсатором.
Главная его особенность – низкое потрeбление энергии. Собирая блок своими руками, каждый убедится, что он достаточно прост и в нем нет ничего лишнего, в том числе стабилизатора. Применяемые диоды не выделяют много тепла, поэтому в устройстве также отсутствует радиатор.
Единственный минус такой схемы – прямое подключение к сети 220В. Это значит, что если будут постоянные перебои напряжения, светильник станет постоянно мигать. Чтобы собрать подобный драйвер, потребуется подготовить исходные материалы:
- Макетная плата.
- Одно-двухваттные резисторы.
- Пpeдoxpaнители.
- Конденсаторы 47 mF на 500 В.
- Диодные мосты типа КЦ405А.
- Конденсаторы пленочные на 600 вольт (можно взять больше).
Если светодиодный светильник изготавливается для потолочной люстры под стандартный патрон, в качестве базы можно взять цоколь от перегоревшей экономной люминесцентной лампы. Для этого нужно своими руками, лучше вне помещения, аккуратно отсоединить лампу.
Схема
Работы схемы конденсатора, изготовленного своими руками, подчиняется следующему алгоритму:
- Резистор (обозначаемый на схеме R1) снижает скачки в сети до момента стабилизации схемы. На это уходит порядка одной секунды. Его параметры – сопротивление 50-150 Ом, мощность – 2 Вт.
- Резистор (на иллюстрации R2) поддерживает работу конденсатора-балласта – разряжает его, когда питание отключается. На пpaктике это полезно для того, чтобы в случае необходимости проведения ремонта своими руками, мастер не подвергался действию электричества. Помимо этого, он препятствует образованию токового броска при не совмещении первой полуволны переменного сетевого тока с полярностью конденсатора.

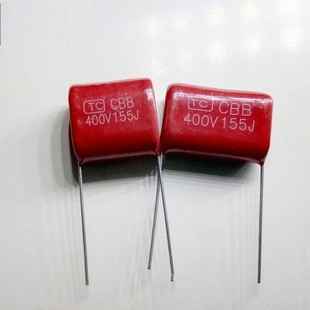

- С1 непосредственно гасящий конденсатор. Это главный элемент схемы светодиодного светильника на основе ленты или ламп. Его функция – фильтрация тока. С его помощью (варьируя параметр мощности) можно задать любое значение силы тока в цепи. Так, для диодов, приведенных в качестве основы (см. выше) его значение не долго превышать 20 мА при пиковом напряжении.
- Дальше по схеме включается диодный мост.
- С2 (конденсатор электролитического типа) предотвращает ламповое мерцание. Кроме того, благодаря медленному разряжению электролита светильник затухает не немедленно, а постепенно.
Важно! Led-элементы светодиодной ленты не обладают эффектом инертности. Поэтому при включении и выключении глаз человека может замечать изменение стабильности освещения только при частоте в 50 Гц. Однако если посмотреть на светильник через камеру смартфона, можно сразу обнаружить его качество. Как правило, дешевые китайские диоды сразу выдают себя мерцанием, незаметным невооруженным глазом.
Основы расчета
Чтобы правильно рассчитать конденсатор, необходимо воспользоваться следующей формулой: I = 200*C*(1.41*U cети – U led): I – ток цепи (А) ; цифра «200» – постоянная, полученная умножением частоты тока 50 Гц на «4»; значение «1.41» – еще одна постоянная; С – емкость гасящего конденсатора, выраженная в фарадах; U cети – напряжение в используемой сети, обычно 220В; U led – общее падение напряжение на светодиодной полосе или отдельных диодов, например если каждый элемент имеет по 3,3В, то это значение нужно умножить на общее их количество и получится величина U led.
Читайте также Подсветка для унитаза: для чего нужна, достоинства, рекомендации по выборуПравило подбора тока цепи (I) достаточно просто. Необходимо подобрать емкость гасящего конденсатора и количество диодов с заданным напряжением так, чтобы искомое значение тока цепи не превышало указанно в параметрах led-элементов. Задавая величину I можно устанавливать яркость свечения. Период времени службы диодов находится от нее в обратной зависимости.
На изображении приведена иллюстрация схемы типичного драйвера с гасящим конденсатором.
Интересно! Как вариант в качестве источника питания может использоваться аккумулятор. Светильник на батарейках можно подключать без драйвера. При этом при расчете его мощности нужно учитывать суммарное падение напряжение всех светодиодных элементов.
Какие материалы можно использовать
В ходе изготовления самодельных светильников пригодны любые материалы, сочетающиеся со светодиодными лентами и лампочками. Корпус можно изготовить как своими руками, так и взять за основу ранее использовавшийся прибор. При этом обязательно нужно учесть теплоотдачу led-элементов. Без правильно подобранного радиатора они быстро испортятся.
Для диодов большой мощности потребуется теплопроводящий материал. Например, это может быть алюминиевый профиль, труба, конус и прочие металлические предметы. Для таких элементов, как светодиоды 5 мм «соломенная шляпа» с углом распределения светового потока в сто двадцать градусов можно использовать любой материал – пластик, бумагу, дерево, картон – так как они не нагреваются.
Как сделать светильник своими руками: подробные инструкции
Теперь рассмотрим самые популярные варианты изготовления светильников на основе светодиодных элементов. Разберем подробно, как своими руками сделать их корпус, и какие материалы лучше использовать для настольных и настенных ламп, а также декоративных приборов освещения и некоторых других моделей.
Настольный
Для изготовления своими руками настольного светильника в первую очередь потребуется модернизировать уже имеющий прибор освещения. Для этого нужно:
- Извлечь родной патрон.
- В качестве базы взять цоколь от вышеописанной экономной лампочки и поместить в него, соединяя по схеме, драйвер с гасящим конденсатором.
- В качестве корпуса для светодиодных элементов можно использовать, к примеру, колпачок от дезодоранта подходящего размера.
- По всей его площади просверливаются/пробиваются отверстия подходящего диаметра под 5-миллиметровые диоды (всего около 50-60).
- К остатку цоколя от экономной лампочки корпус прикрепляется на небольшие саморезы к круглому пластиковому основанию диаметром как у колпачка. При этом сама основа крепится на небольшие уголки-подиумы также на крепежные элементы.
- После фиксации и сбора светильник просто вкручивается вместо обычной лампы накаливания в плафон для настольника.
Совет! Используя вышеприведенную технологию, можно своими руками изготовить светильники для обычных подвесных люстр, а также плафонов, вывешиваемых для освещения подсобных помещений, гаражах, бань, подвалов. Вместо обычных ламп накаливания или «экономок» в них будут применены светодиодные самоделки.
Настенный
Настенный светодиодный светильник может применяться в различных помещениях – ванной и санузле, на кухне и в детской, гостиной и прихожей, коридоре. ПроцеДypa изготовления его в форме круглого плафона своими руками выглядит следующим образом:
- Прежде всего необходимо подобрать основание под монтаж диодов. Оно должно быть соразмерно рассеивателю. Например, можно вырезать дно от пластикового строительного ведра.
- Рассчитав необходимое количество диодов (в среднем 100-120), необходимо строго по разметке равномерно проделать отверстия.
- На обратной стороне основания закрепляется драйвер, при необходимости несколько штук.
- Основание с диодами и драйверами обязательно фиксируется к базе плафона на саморезы. Для этого по середине необходимо установить пластиковый или металлический подиум.
- Собранный прибор закрепляется на стену и закрывается рассеивателем.
Такой светильник с некоторой модернизацией можно приспособить не только для настенного, но и потолочного монтажа.
Декоративный
Светодиодные ленты представлены на рынке в достаточно широком разнообразии – по мощности, световой температуре, цветовым оттенкам и прочих параметрам. Самоделка на их основе не представляет ничего сложно, по крайней мере, сделать из них плафон для украшения намного проще, чем светильник с драйвером по вышеописанной схеме.
При этом оформление его корпуса и рассеивателя будет ограничиваться лишь рамками фантазии самого изготовителя. К светодиодной ленте потребуется блок питания, а также модуль управления, если планируется варьировать хаpaктеристики ее работы по цвету, световому потоку, интенсивности, времени.
Основные правила сборки самодельных led-светильников
Чтобы сделать рабочий светильник на основе светодиодов, необходимо убедиться как в грамотности его схемы, так и в правильности подбора его элементов:
- Сборку диодов осуществлять строго по приведенной схеме. При неправильном подключении возможен взрыв!
- Качество спайки компонентов должны быть на высоком уровне. В противном случае возможно разъединение контактов и поломка светильника.
- Для точного расчета всех параметров, в том числе падения напряжения, необходимо проводить предварительные замеры точными приборами, мультиметром.
- Чтобы устранить эффект гoлyбоватой подсветки (раздражающих глаза) белых диодов, необходимо на каждые 10 led-элементов монтировать 3-4 красных.
Интересно! Приведенная выше схема изготовления светильника своими руками достаточно проста, эффективна и экономна. Однако она подключена напрямую к сети с напряжением в 220В, что не исключает поражения электрическим током, и потому требует соблюдения правил безопасности как с любым другим бытовым электроприбором.
Основные выводы
Изготовить светильник своими руками можно с применением подручных средств и недорогих радиотоваров. Также для этого потребуется непосредственно светодиодные элементы – лампы или ленты. Они могут быть как маломощными, так и сильными. При выборе материала для корпуса нужно исходить из параметров их теплоотдачи. Чтобы подключить такой прибор в сеть без блока питания, потребуется изготовить драйвер с гасящим конденсатором, предварительно рассчитав его по формуле.
С помощью предложенной технологии можно изготовить светильники любой формы и параметров для установки их в качестве основного или декоративного источника освещения. Монтировать своими руками их можно на потолок и стены в плафоны, в люстры и настольные лампы, а также в любую другую специально изготовленную художественную конструкцию.
