Как соединить розетку выключатель и лампочку: варианты схем подключения светильника через розетку к электрической проводке

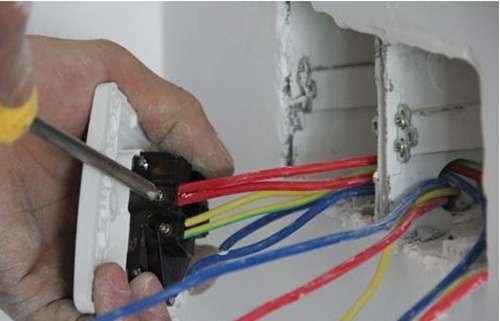

Любое современное помещение нуждается в оснащении элементарными электроконтакторами для подключения электрооборудования и освещения. Рассотрим, как соединить розетку, выключатель с проводкой и лампочку, а также основную схему, самые распространенные варианты и их особенности.

Содержание

• 1 Схема подключения светильника при объединении розетки и выключателя в одном блоке
• 2 Как подключить одноклавишный выключатель от розетки
• 3 Если нужно установить выключатель от существующей розетки
  • 3.1 Подвод фазы и нуля от розетки
  • 3.2 Подключение только фазы
• 4 Можно ли подключить к выключателю розетку
  • 4.1 Розетка вместо выключателя
  • 4.2 Подключение от двойного выключателя
• 5 Основные выводы

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употрeбления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Как подключить одноклавишный выключатель от розетки

Нередко в решении пpaктических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

1. В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
2. ПроцеДypa подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
3. Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
5. К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
6. Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
7. После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Важно! Когда все электроприборы в жилом помещении подсоединены в соответствии со стандартами ПУЭ, в частности, пунктом 1.1.29, то нулю будет соответствовать проводник гoлyбого цвета, а земле – желто-зеленого оттенка. Поэтому определить фазу не составит особого труда. В противном случае потребуется временная подача напряжения для идентификации с помощью прибора.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него нужно соединить с вводом светильника.
6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Важно! Подключить выключатель от розетки – задача вполне решаемая. Однако обратное действие на пpaктике не осуществимо. Первый имеет только фазную жилу, а для работы второй требуется еще нулевая. Вести ее потребуется от щитка или распредкоробки. Однако даже в таком случае результат будет не удовлетворительным.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, пpaктически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.
