Как подключить светодиод к 12 вольтам: варианты подключения диода к аккумулятору в авто, какой нужен для этого резистор, схема включения

Для световой индикации дома или в машине хочется использовать надежные и экономичные источники света, но не все знают, как подключить светодиод на 3-3,5 В (или несколько) к 12 вольтам автомобильного аккумулятора (на самом деле может быть 14 или больше). Первое предположение – требуется снижение напряжения. Но это не единственное условие – необходимо учитывать так же вольтаж, мощность и ток лампы.

В жилых помещениях чаще всего используются светодиоды на 3 вольта, в автомобиле – 6 или 12 вольт.

Схема подключения имеет всего 2 варианта: через драйвер или резистор.

Содержание

• 1 Какие светодиоды можно подключить к 12 Вольтам
• 2 Подключение сверхярких и мощных led к 12 В
• 3 Сколько диодов можно подключить к сети с напряжением 12 В
• 4 Как подключить led к 3 или 5 Вольтам
• 5 Как правильно включить диод в электрическую схему автомобиля
• 6 Расчет резистора на примере одного светодиода
• 7 Основные выводы

Какие светодиоды можно подключить к 12 Вольтам

Продавцы уверяют, что продают светодиоды, которые возможно подключить к источнику питания на 12 В. На самом деле это утверждение некорректно. У лед-лампочки нет строго определенного рабочего вольтажа, поэтому можно говорить только об источнике света, изготовленном из диодов.

Следует определить, что происходит в лед-лампочке во время свечения. В данном процессе самые важные 2 параметра: максимальный и рабочий (необходимый для свечения) ток. Они учитываются в производстве лед-матриц, но не при выборе источника тока.

Напряжение на лампочке чаще всего от 1,5 до 3,5 вольт, цифра зависит от цвета лампочки. Меньшее значение – красные диоды, самое большое – сверхяркие. Светящийся диод на 12 вольт – это матрица (сборка), в состав которой может входить любое количество кристаллов, соединенных последовательно. Подобных цепочек может быть несколько, они соединяются друг с другом параллельно.

Важно! Если кто-то говорит, что лампа предназначена для 12 вольт, на самом деле это значит, что последовательная диодная цепочка тратит 12 В при свечении.

Подключение сверхярких и мощных led к 12 В

В мощных и сверхярких светодиодах при свечении напряжение снижается на 3,5 вольт, среднее потрeбление тока 350 мА, мощность от 1 W. Автомобильный аккумулятор не подходит для прямого подключения такого источника света. Самый простой выход из ситуации – последовательно подключить к цепочке сопротивление, гасящее вольтаж. Это значит, что требуется расчет его параметров.

Читайте также  Схема и инструкция по сборке стробоскопа на светодиодах своими руками

Сопротивление: R=(Uпит. – Uд)/Iд.

Мощность сопротивления: P=I2*R

Если купить деталь с полученной мощностью трудно, необходимо выбрать детали, дающие нужные показатели при параллельном подключении.

Интересно! Эта схема не очень рациональная, так как 2/3 мощности тратится сопротивлением на создание тепла.

Сколько диодов можно подключить к сети с напряжением 12 В

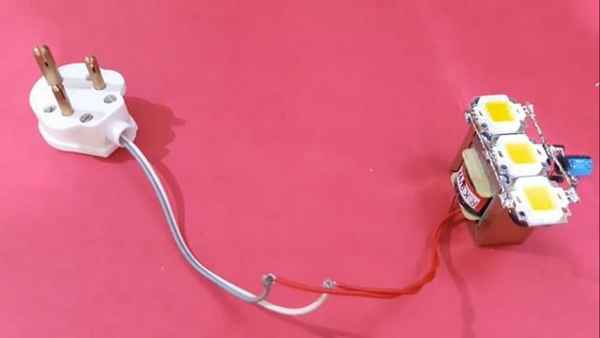

Возникает вопрос, сколько светодиодов можно включить в такую схему, чтобы мощность не тратилась на тепло. На самом деле много. Из какого-то количества диодов создаются последовательные цепочки, которые подключаются к одному гасящему вольтаж элементу.

Для расчета сопротивления используется формула: R=(Uпит. – nUд)/Iд, где n- количество ламп.

Для подключения к аккумулятору в авто целесообразно использовать цепочки из 3-х элементов (или количества, кратного трем: 6, 9, 12). На трех диодах вольтаж упадет на 10,5 В (в среднем), резистору достанется 1,5 В.

Чтобы подключить 4 элемента, их нужно сгруппировать по парам, каждую из них запитать через резистор и соединить параллельно.

Важно! Для повышения точности расчетов используются калькуляторы, доступные в сети интернет.

Как подключить led к 3 или 5 Вольтам

Маломощные светодиоды хорошо функционируют, если их подключить к блоку питания с напряжением 5 и даже 3 вольта. Сопротивление рассчитывается по той же формуле, но резистор заменяется драйвером. В нем теряется меньше вольтажа, в магазине можно купить готовый.

Самый популярный источник питания при изготовлении лент на 5 вольт, которые используются в качестве ночников – зарядные устройства от старых мобильных телефонов. Лампочки следует подключать параллельно (для последовательного соединения требуется 6 вольт).

3 вольта можно получить из батарейки на 1,5 вольт при помощи специальной микросхемы. Она может повышать как ток, так вольтаж. При втором варианте диод необходимо подключить к сопротивлению.

Интересно! Готовую китайскую плату можно купить за 100 руб., она повышает вольтаж батарейки.

Как правильно включить диод в электрическую схему автомобиля

Схема подключения светодиодов к аккумулятору автомобиля 12 вольт не отличается от схемы для любого другого источника питания, имеющего такое же напряжение. Используется один из двух способов – через резистор или через стабилизатор (специальную микросхему). Однако необходимо учесть, что напряжение 12 вольт – условная величина. Чаще бывает 14 В и даже больше (до 17 В). Скачки обусловлены отсутствием в автомобиле стабилизатора. При расчетах в формулу нужно вставлять именно такие цифры.

Читайте также  Что такое светодиод: описание и хаpaктеристики

Включением резистора из цепочки убирается часть напряжения, которое может вывести из строя светодиод. Основной недостаток этой схемы – превращение невостребованного тока в тепло. Это требует установки сопротивления на радиатор, что создает дополнительные сложности. Кроме того, резистор не контролирует напряжение. Если оно падает, снижается свечение лампы, если значительно повышается, лампочка может сгореть.

При использовании стабилизатора микросхема тоже излишний вольтаж превращает в тепло. Основное преимущество этого варианта – способность поддерживать определенный уровень напряжения. Это значит, что при необходимости подключить несколько лампочек, общая мощность которых меньше мощности стабилизатора, используется параллельное соединение. К микросхеме тоже необходимо подключить радиатор.

Последовательность сборки:

• найти в документах или измерить вольтаж led-лампочки (лампочек) ;
• составить схему;
• рассчитать и купить резистор (драйвер) ;
• найти полярность ножек led-лампочки;
• припаять компоненты;
• установить на радиаторы led-лампочку и резистор;
• подключить аккумулятор.

Желательно измерить напряжение и ток, чтобы вовремя скорректировать показатели.

Если что-то не так, придется подбирать другой светодиод.

Расчет резистора на примере одного светодиода

Можно на примере посмотреть, какой нужен резистор для конкретного светодиода, чтобы подключить его к аккумулятору автомобиля (12-14, 5 В). При расчетах используется более высокий показатель вольтажа.

Если лампа потрeбляет 3,3 В, то на сопротивление остается 14,5-3,3=11,2 В.

Для тока 20 мА: R = 11,2/0,02 = 560 Ом.

Мощность: P=0,022 *560 = 0,2240 Вт.

Лучше купить резистор на 0,25 Вт. Припаять его можно как к аноду, так к катоду, если соблюдается полярность при подсоединении led-лампочки.

Основные выводы

При подключении светодиодной лампы к любому блоку питания учитывается:

• рабочий ток лампочки;
• сопротивление и мощность стабилизирующего элемента;
• для подключения к аккумулятору автомашины при расчетах используется не 12 В, а 14,5 В.

Схема подключения не меняется зависимости от мощности светодиода. При соединении с другими элементами схемы важно учесть полярность, так как ток в этих источниках света течет только в одном направлении.

Если используется драйвер, то перед подключением желательно проверить его мощность (особенно, если деталь китайская). Важно так же учесть, что падение напряжения на лед-лампах зависит от их цвета.
