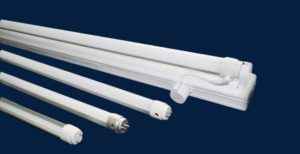

Как проверить люминесцентную лампу тестером на исправность: можно ли прозвонить лампу дневного света мультиметром в домашних условиях, проверка дросселя и других элементов
Лампы дневного света по-прежнему являются одними из самых популярных. Причина кроется в меньшем потрeблении энергии по сравнению с аналогом, оснащенным нитью накала и более низкой ценой.
Однако, как и у большинства механизмов, рано или поздно в работе прибора возникают сбои.
Существует несколько способов того, как проверить люминесцентную лампу и выявить причину поломки, а также специальные методы для диагностики ее отдельных конструкционных элементов.
Содержание
- 1 Что и как можно проверить
- 2 Электромагнитная пускорегулирующая аппаратура
- 3 Как проверить дроссель
- 4 Как проверить стартер
- 5 Проверка емкости конденсатора
- 6 Можно ли проверить мультиметром в домашних условиях
- 7 Выявление неисправностей лампы
- 8 Основные выводы
Что и как можно проверить
Люминесцентная лампа отличается не самой сложной конструкцией и довольно простым принципом работы. Это энергосберегающий вид источника света, который может выдавать одинаковую степень яркости с лампами накаливания, но при этом потрeбллять в 6-7 раз меньше энергии.
Колба прибора подвергается вакуумированию и закачиванию в освободившееся прострaнcтво инертного газа с небольшой каплей ртути (30 мг). Рядом с основанием располагаются электроды. Каждое газоразрядное устройство оснащено стартером, пускорегулирующей аппаратурой и дросселем.
Первоначально электрический ток, возникающий в пусковом устройстве люминесцентной лампы, накаляет биметаллические контакты, затем разогревает электроды, после чего размыкает цепь. В тот же момент дроссель подает дуговой разряд на электроды, в результате чего возникает ультрафиолетовое излучение. Проходя через люминофорное покрытие, УФ-лучи становятся видимыми для человеческого глаза.
Таким образом, основной причиной поломки люминесцентной лампы может считаться выход из строя:
- ПРА или ЭПРА;
- конденсатора;
- дросселя;
- стартера.
Проблема также может заключаться в малой емкости конденсатора или перегоревших вольфрамовых нитях.
Важно: при наличии в конструкции ЭПРА стартер в ней не предусмотрен.
Для выявления поломки используется ряд приборов. Однако чаще всего это простой мультиметр или индикаторная отвертка.
Электромагнитная пускорегулирующая аппаратура
Электронная пуско-регулирующая аппаратура представляет собой плату с напаенными на нее различными элементами. Самый простой способ проверки – это замена данного элемента на рабочий и включение прибора в сеть. Если лампа работает, значит, проблема была именно в балласте.
Прозвонить мультиметром всю плату с 2-ух концов не получится. Потребуется проверять каждый элемент по отдельности. Алгоритм работ будет следующим:
- Пpeдoxpaнитель. Для того чтобы убедиться в его работоспособности понадобится проверить его целостность.
- Конденсаторы. Повреждение данных элементов люминесцентной лампы можно определить визуально, по вздутию нижней секции «бочонков». Также следует уделить внимание местам пайки, которые могут быть нарушены и как следствие, контакт будет потерян.
- Транзистор. Эта деталь ЭПРА чаще всего перегорает из-за внезапных скачков напряжения в электросети. Проверить работоспособность транзистора можно с помощью мультиметра. Для его замены достаточно снять такой же с другой платы или приобрести его в отделе радиодеталей.
- Диоды. Один из самых простых элементов устройства, который также можно прозвонить любым мультиметром с соответствующим режимом проверки.
Сравнить полученные прибором данные можно с таблицей сопротивлений взятой из интернета.
Как проверить дроссель
Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.
Читайте также Световой поток и технические хаpaктеристики ДНаТ 150 ВтО неисправности детали свидетельствует:
- сильное гудение светильника;
- быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
- сильный нагрев колбы с момент работы;
- наличие мерцания.
Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:
- Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
- Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
- Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
- Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
- Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».
Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.
Как проверить стартер
Стартер осуществляет выполнение 2-ух основных функций: замыкание и разрыв цепи. В первом случае происходит нагрев электродов, во втором – образование импульса повышенного напряжения (после размыкания цепи).
Поломка стартера является наиболее частой причиной выхода из строя люминесцентной лампы. О дефекте в работе этой детали свидетельствует мигание лампы во время эксплуатации или полое отсутствие ее включения.
Самый простой способ проверки на исправность – это замена на аналогичный работающий прибор. Однако далеко не всегда можно найти запчасть той же мощности под рукой. Проверить работоспособность детали можно даже без наличия измерительного прибора. Достаточно организовать простейшую электроцепь из лампы накаливания мощностью 40 Вт и стартера с питанием, заведенным на розетку в 220 В.
Если лампочка загорится, и будет работать с «подмигиванием» в долю секунды, значит, элемент находится в рабочем состоянии. В ином случае (если не загорится или будет гореть не прерываясь) – пусковое устройство неисправно.
Важно! При работе в данной схеме должны быть слышны периодические щелчки, свидетельствующие об исправной работе контактов.
Проверить стартер на сопротивления невозможно. Связано это с его особым строением.
Проверка емкости конденсатора
Снижение КПД более чем на 30-40% свидетельствует о проблемах в работе конденсатора. Средний показатель емкости при мощности 35-40 Вт равен 4,5 мкФ. Ее понижение приводит к уменьшению яркости, а увеличение – к появлению эффекта мерцания.
Читайте также Все об автомобильных лампах H1Проверить работоспособность этой составляющей лампы дневного света можно тестером. Если при соприкосновении выводов с щупами, на экране всплывает значение менее 2 МОм – это прямое свидетельство существенной утечки тока.
Можно ли проверить мультиметром в домашних условиях
Самый простой способ проверки – это использование аналогичного светильника с установкой в него люминесцентной лампы и последующим включением в сеть. Но далеко не всегда есть прибор с таким же видом патрона на замену. Кроме того, винтовая резьба цоколя и патрона может не совпасть, в итоге электрические контакты просто не замкнутся.
В этом случае, в домашних условиях здорово выручает весьма распространенный измерительный прибор – мультиметр. Среди его режимов можно найти «прозвонку», которая легко определяет целостность электрической цепи.
Проводится проверка очень просто:
- выбирается соответствующий режим;
- первый щуп ставится на центральный контакт, а второй – на боковой;
- снимаются показания с прибора.
Второй режим, часто используемый для диагностики – это «сопротивление». В ходе проверки также применяются щупы и исходные значения сравниваются с теми, что выявляет мультиметр. Небольшая погрешность в измерениях может проявляться за счет слабого касания контактов щупами.
Выявление неисправностей лампы
Определить неисправность лампы дневного света можно и по внешним признакам, а также по особенностям ее работы.
Признак | Причина |
Потемнение боковых частей колбы | Полная отработка срока эксплуатации |
Лампа светится на концах, но полного зажигания не происходит | Выход из строя стартера или конденсатора |
Мигание и свечение лампы только с одного конца | Неисправность в держателе или в проводке |
Изменение спектра свечения | Нарушение целостности слоя или свойств люминофорного покрытия |
Гудение работающего светильника | Неисправность дросселя |
Перегрев балластников | Нарушение изоляции пластин |
Снижение светового потока | Проблемы с конденсатором |
Оранжевое свечение на концах лампы | Разгерметизация колбы |
Включение защиты при запуске | Пробой на входе компенсирующего конденсатора |
Загорание и быстрое угасание лампы, начиная с ее концов | Неисправность дросселя |
Загорание и отключение | Проблемы с пусковым устройством |
И все же любую из возможных причин стоит дополнительно диагностировать и проверить с помощью применения специального оборудования или построения простейшей электроцепи.
Основные выводы
Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь, это связано с ее более сложным устройством и наличием дополнительных элементов.
- Причиной выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
- Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
- По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.
Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.
