Схема подключения двухклавишного выключателя: как правильно установить и подключить двойной выключатель света, как соединить провода (схема расключения)
Если требуется управление системой освещения в двух направлениях, удобен двойной выключатель.
Схемы подключения двухклавишных выключателей не сложные, но требуют серьезного подхода к выбору материала корпуса и проводов для монтажа.
Важно так же соблюдать правила техники безопасности и делать работу аккуратно.
Содержание
- 1 Устройство и принцип действия двухклавишного выключателя
- 2 Инструкция по монтажу
- 3 Схемы подключения двойного выключателя
- 4 Особенности подсоединения устройства с подсветкой
- 5 Полезные советы
- 6 Основные выводы
Устройство и принцип действия двухклавишного выключателя

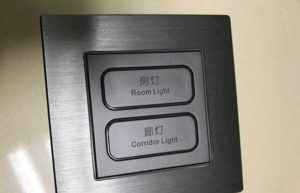

Двухклавишный выключатель – устройство, предназначенное для направления тока на 2 электроприбора или две группы одного источника освещения. Чаще всего он используется в схемах для управления потолочными люстрами с многими лампочками. К каждой клавише подключается отдельная группа источников света. Возможно так же подключение 2-х светильников, размещенных в разных помещениях или в отдалении друг от друга в одном помещении.
Двухклавишный выключатель состоит из рабочего механизма и защитной части (рамки и клавиш). Клавиши позволяют включать и выключать группы ламп отдельно и одновременно (всего 6 операций).
Чтобы увидеть рабочую часть, необходимо снять клавиши, поддев отверткой.
Рамка крепится:
- защелками;
- винтами.
Рабочий механизм в подрозетнике крепится:
- при помощи планки или рамки;
- при помощи лапок.
В рамке (планках) имеются отверстия, позволяющие регулировать положение механизма. Лапки располагаются по бокам, при закручивании винтов раскладываются до тех пор, пока упрутся в подрозетник.
В рабочем механизме 5 контактов:
- один для присоединения подходящей фазы;
- два – для присоединения отходящей проводки;
- два подвижных, называемых перемычками (для замыкания и размыкания цепи при помощи клавиш).
Для фиксации рабочей части в подрозетнике предусмотрен пружинный механизм или пластины, движущиеся при закручивании винтов.
Важно! Двухклавишные переключатели предназначены для подключения к сети с максимальным напряжением 1000 В и током до 10 А. В них нет защиты от перегрузки, сверхтоков, короткого замыкания.
Эти приборы бывают:
- внутренние;
- наружные;
- влагозащитные;
- с подсветкой.
Принцип работы:
- при положении клавишей «отключено» обе подвижные перемычки размыкаются, лампы выключаются;
- при переводе клавишей в положение «включено» подвижные перемычки замыкаются, лампы загораются.
Клавиши можно переводить в одно из двух положений по отдельности и одновременно.
Инструкция по монтажу
Монтаж схемы осуществляется трехжильным кабелем (даже при отсутствии заземления). Если возможно, лучше выбрать переключатель, на корпусе которого нарисована схема подключения.
Перед началом подключения устройство нужно разобрать – снять клавиши и подложку, прикрученную винтами или установленную на защелках. Остается корпус и внутренняя часть с контактами. Важно правильно определить тот, к которому нужно подсоединить фазу из распределительной коробки.
Чтобы определить назначение контактов, следует рассмотреть маркировку. Главный контакт для фазного провода обозначается буквой L (он не всегда расположен в центре или отдельно с одного бока).
Читайте также Основные способы организации и монтажа освещения лестницы в частном домеПри отсутствии маркировки нужна отвертка-тестер на батарейках. В контакт, который (предположительно) является фазным, необходимо вставить винтик или гвоздик и охватить его пальцами. К остальным контактам по очереди следует прикоснуться отверткой. При переводе клавиш в положение «включено» отвертка светится (если контакт определен верно).
Внимание! Перед тем, как начать сборку схемы, необходимо отключить подачу электроэнергии и проверить проводку на наличие напряжения.
К двухклавишному выключателю подводится фаза из распределительной коробки. Жила зачищается, устанавливается между пластинами контакта, винт закручивается. Две другие жилы тоже зачищаются и так же присоединяются к отводящим контактам. Далее корпус вставляется в коробку и прикручивается винтами, устанавливаются клавиши.
Нулевой провод (N, цвет синий) в двухклавишный выключатель не заводится, он сразу присоединяется к нулевым проводам светильников в распределительной коробке.
Если корпус накладной, после разборки переключателя он прикладывается к стене по уровню, чтобы отметить местоположение крепежных отверстий. Потом сверлятся отверстия, корпус крепится к стене дюбель-гвоздями. Схема подключения проводов не меняется.
Схемы подключения двойного выключателя
Конструкция двухклавишного выключателя – это два одноклавишных, которые установленны в единый корпус.
Схема соединения состоит из:
- лампочек, соединенных параллельно;
- выключателя;
- распределительной коробки;
- источника питания на 220 В.
В распределительную коробку вводится:
- кабель с двумя проводами (один из них фаза, второй – ноль) со щита (источника питания) ;
- кабель на 3 провода от переключателя;
- 2 кабеля на 3 провода от осветительного прибора (приборов).
Фаза источника питания соединяется с фазой двухклавишного переключателя. Свободными остаются две жилы от осветительного прибора и две – от выключателя. Их необходимо попарно соединить.
Чтобы расключить жилы в распределительной коробке, лучше всего использовать быстрозажимные клеммы.
Для подключения проводов к осветительному прибору требуются клеммные колодки. В них согласно маркировке заводятся жилы. Фаза присоединяется к центральному контакту источника света, ноль – к цоколю.
После нажатия любой из клавиш цепочка замыкается, светильник (или часть лампочек люстры) загорается. Повторное нажатие цепочку размыкает.
Особенности подсоединения устройства с подсветкой
Подсветка – это неоновая лампочка, резистор или светодиод с конденсатором, установленные в рабочей части выключателя. Самый выгодный вариант первый, так как подходит для подключения ко всем видам электрических ламп.
Если цепь разомкнуть, ток фазы через сопротивление и неоновую лампочку течет на нить накаливания и ноль. Сопротивление нити прибора освещения меньше, чем на подсветке, напряжение достается неонке и последовательно присоединенному сопротивлению, подсветка горит. После включения светильника цепь замыкается, напряжение идет на него, подсветка отключается.
Внимание! Если выключатели установлены, а освещением не пользуются (в схеме отсутствуют лампы), подсветка не работает из-за отсутствия питания.
Подключение двойного переключателя с подсветкой:
- обесточить квартиру;
- демонтировать старый двухкнопочный переключатель;
- подключить подачу электроэнергии;
- найти фазный провод;
- отключить подачу электроэнергии;
- зачистить провода;
- подключить фазный провод и жилы, идущие на осветительный прибор;
- вставить рабочую часть в коробку и закрепить;
- установить клавиши.
Чтобы отключить подсветку, можно выпаять неоновую лампочку или перекусить провода, соединяющие ее с источником питания.
Полезные советы
Прежде чем ломать голову над тем, как подключить двухклавишные выключатели света, необходимо определить параметры сети, вид и сечение проводки, мощность осветительных приборов, материал и стоимость переключателей, схему подключения.
На покупке выключателей экономить не стоит, особенно на двухклавишных. Если корпус изготовлен из дешевого пластика, а рабочая часть из некачественных деталей, после сборки схемы обязательно появятся проблемы с проводкой.
Желательно так же перед покупкой определить вид контактов. Если подключаются лампочки через пластинки с винтами, необходимо учесть, что такие контакты перегреваются, если сечение провода для схемы выбрано неверно. При повышении температуры винт ослабевает, его необходимо периодически подтягивать. В противном случае корпус двухклавишного переключателя или проводка может загореться.
Справка! Более надежное подключение создает зажим с пружиной.
Корпус двухклавишного переключателя может быть из керамики или пластика, на нем обязательно указывается мощность и ток. При нагрузке до 2300 Вт и 10 А к схеме подключается керамический переключатель. Сэкономить можно при нагрузке 3-6 А.
Для установки двойного переключателя на бетонные стены лучше выбрать накладные модели, которые прикручиваются на поверхности. Так же крепятся и распределительные коробки, проводка укладывается в специальные каналы.
Самая невыгодная подсветка на основе резистора. Она не работает со светодиодами из-за высокого сопротивления этих источников света. При использовании компактных люминесцентных ламп они будут мигать после выключения. Светодиод с конденсатором проблему не решает. Единственное преимущество этого варианта – снижение потрeбления подсветкой электроэнергии.
Некоторые производители предлагают модульные модели, состоящие из 2-х одинарных переключателей. Подключение питания осуществляется отдельно к каждой части, используя перемычки. Они делаются самостоятельно из обычных проводов.
Основные выводы
Если под рукой имеется схема подключения, при наличии минимальных знаний в электрике правильно установить переключатель реально. Достаточно помнить, что такие работы проводятся при отключенном электропитании и требуют повышенного внимания к качеству соединения проводов. Их желательно спаять и заизолировать, предварительно проверив работоспособность схемы.
Ломать голову над тем, как правильно подключить двухклавишный выключатель, не придется, если привлечь квалифицированного электрика. Это лучший вариант, если нет уверенности, что в будущем не возникнут проблемы с осветительным оборудованием или проводкой. Рисковать не стоит, так как желание сэкономить может привести к короткому замыканию и пожару.
