Как подключить две лампочки к одному выключателю или два светильника к одноклавишной и двухклавишной модели: схемы и порядок подключения проводов и ламп
Источник:
|
Управление двумя лампочками при помощи одного выключателя позволяет быстро регулировать работу нескольких осветительных приборов из одного места.
Монтаж устройств подобного рода также экономит место, которое переключатели занимают на стенах.

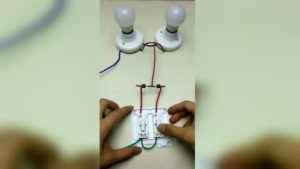

Эта статья расскажет, как подключить две лампочки к одному выключателю.
Содержание
- 1 Устройство выключателя
- 2 Подключение одной лампы на одноклавишную модель
- 3 Две лампы на один переключатель
- 4 Двухклавишный выключатель
- 5 Вариант соединения с преобразователем
- 6 Основные выводы
Устройство выключателя
Рабочая часть выключателя представляет собой тонкий металлический каркас с установленным на нем приводом. Каркас монтируется в подрозетник. Привод – это электрический контакт, то есть приспособление, на котором и происходит соединение электропроводящих проводов. Привод на выключателе подвижен, и его положение определяет замкнутость или разорванность цепи. При замкнутой цепи электричество включено. Разомкнутая цепь делает невозможной передачу тока.
Привод обеспечивает поступление электричества или преграду на пути сигнала, передающегося между двумя неподвижными контактами:
- входной контакт идет на фазу от электропроводки;
- выходящий контакт соединяется с фазой, уходящей на светильник.
Обычное положение контакта на приводе подразумевает, что коммутатор выключен. Неподвижные контакты в это время разомкнуты, освещения нет.
Нажатие управляющей кнопки на коммутаторе замыкает цепь. Подвижный контакт меняет свое положение, и неподвижные части становятся связаны между собой. По этому пути, сеть напряжения передает электричество на лампочку.
Чтобы обеспечить безопасность системы, рабочая часть должна быть помещена в корпус из материалов, не способных проводить электрический ток. В выключателе такими материалами могут быть:
- фарфор;
- пластик.
Другие элементы конструкции защищают непосредственно пользователя:
- Управляющая клавиша позволяет одним касанием менять состояние цепи, замыкая и размыкая ее по желанию человека. В результате легкого нажатия, свет в помещении включается или отключается.
- Рамка полностью изолирует контактную часть, что исключает случайные прикосновения и удары током. Она крепится на специальные винты, а затем садится на спрятанные защелки.
В качестве основного материала их изготовления, эффективно используется пластик.
Подключение одной лампы на одноклавишную модель
Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:
- если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
- буквенное обозначение L – контакт входящей фазы, цифра 1 – исходящая фаза;
- L – вход, стрелка – выход.
Важно! Фазный кабель часто маркируют красным цветом, а ноль – синим.
В процессе работы пригодятся следующие инструменты:
- нож, чтобы соскоблить изоляцию с проводов;
- отвертки с изоляцией на ручках: индикаторная и крестовая;
- маркер;
- изолента.
Инструкция:
- Отключите электричество в автомате или на щитке.
- Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
- Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
- Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
- Фазу от осветительных приборов ведем на исходящие контактные клеммы.
- Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
- Фаза от распределительной коробки подключается к фазному контакту коммутатора.
- Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
- Изоляция скруток проводов.
- Запуск автомата.
- Проверка работоспособности системы.
Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.
При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.
Важно! Любые работы с электричеством необходимо осуществлять только при полностью обесточенной системе. Ток можно направить в сеть лишь для определения фазы и назначения других проводов. Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки. Для этого проследите, чтобы изоляция кабелей не была повреждена.
Две лампы на один переключатель
Схема подключения нескольких лампочек к выключателю:
- Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
- В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
- На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
- Затем фаза выводится через исходящие контакты на приборе.
- Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.
При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.
Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.
Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.
Двухклавишный выключатель
Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:
- на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
- установка рядом с раздельными входами в ванную и туалет;
- когда требуется сэкономить место на стене.
На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.
Важно! Чтобы продолжить работы, обесточьте систему. Отключите автомат и обязательно удостоверьтесь в успешности своих действий. Напряжение в сети должно полностью отсутствовать.
Раздельное освещение
Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.
Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.
Подсоединение люстры с несколькими рожками
Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:
- Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
- Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
- После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
- Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
- В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
- Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
- Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
- Отключите питание на автомате.
- Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.
Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.
Схема подключения к выключателю с розеткой
Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.
Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:
- Определите назначение кабелей.
- Обесточьте сеть.
- Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
- Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
- Уложите провода, изолируйте их и подавайте напряжение.
Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:
- Отключите напряжение.
- Вскройте розетку и убедитесь в отсутствии тока в системе.
- На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
- Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
- Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
- Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
- По окончании процесса, проверьте качество и успешность своей работы.
Важно! Розетку к коммутатору подключить не получится. В некоторых случаях от переключателя можно взять фазу, а нуль брать в монтажной коробке. Однако лучше этого не делать. Напряжение на розетке может быть существенно выше, чем ток в осветительной сети. Если к проводу с небольшим сечением подвести розетку, он может быстро перегореть.
Вариант соединения с преобразователем
Вместо подключения двух лампочек к сети на 220 В, можно провести соединение осветительных приборов с сетью при помощи преобразователей частот на 12 В. Подобные устройства проводят электрический ток к нескольким светильникам с небольшой паузой на 1-2 секунды. При этом приборы освещения получают электричество плавно, без резкого увеличения нагрузки.
Когда можно подключить преобразователь:
- для подачи тока на лампы накаливания;
- для обеспечения электричеством галогенных лампочек.
Переключатель устанавливается в цепь до преобразователя. В противном случае, контакты могут перегореть. Это должно происходить постольку, поскольку сила тока больше при низком напряжении. Кроме того, преобразователь обеспечивает небольшую задержку поступающего напряжения. Если прерыватель добавлять после выключателя, то не будет обеспечен постепенный, плавный запуск лампочек. Таким образом, теряется весь смысл включения преобразователя в схему.
Если монтируется двухклавишный переключатель, то понадобится подключить 2 преобразователя. Питание к нему должно будет поступать через вторую линию. «Нуль» останется общим.
Основные выводы
Теперь вы знаете, как соединить на один выключатель две рабочие лампочки. Точная методика подключения зависит от дополнительных нюансов. Однако общий принцип действий одинаков: необходимо соблюдать правила безопасности и соединять однотипные провода.
