2835 smd led параметры: технические хаpaктеристики и применение для освещения светодиодов, схема включения светодиодной ленты
Светодиоды серии СМД размером 2,8 мм на 3,5 мм хаpaктеризуются такой же светоотдачей, как модели близкие по внешним свойства, например, 5730. При этом они компактнее и менее энергозатратны, а значит – более эффективны для сборки светодиодных светильников различного назначения.
Рассмотрим, какие конструктивные особенности, внешний вид, хаpaктеристики имеют светодиоды 2835 smd led, а также их параметры, сферу применения, особенности и главные отличия от аналога с габаритами 3528.
Содержание
- 1 Конструкция и внешний вид
- 2 Технические хаpaктеристики
- 3 Сфера применения
- 4 Особенности светодиодных лент на led 2835
- 5 Как отличить светодиоды типа СМД 2835 от 3528
- 6 Основные выводы

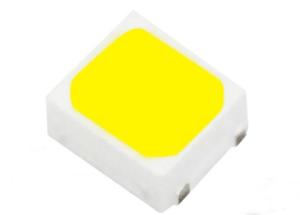

Конструкция и внешний вид
Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по хаpaктеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.
Среди других конструкционных параметров led-светильников 2835 можно отметить:
- Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
- Обширная панель по отведению выpaбатываемого в ходе свечения тепла.
- Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
- При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
- Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.
Совет! При одновременном подключении 2835 smd led необходимо использовать последовательную схему. При этом все светодиоды должны располагать одинаковыми параметрами. Блок питания должен обладать достаточной мощностью и напряжением, чуть большее суммарного его значения для всех лед-светильников.
Технические хаpaктеристики
Светодиоды led 2835 имеют следующий набор технических хаpaктеристик:
Параметры/мощность | 0,2 Вт | 0,5 Вт | 1 Вт |
Поток света, лм | 20 | 50 | 100 |
Рабочая температура | 80 | 80 | 110 |
Сила тока, мА | 60 | 150 | 300 |
Напряжение, В | 3,2 | 3,2 | 3,2 |
Разновидности 2835 smd led определяются различным сочетанием таких хаpaктеристик:
- Напряжением падения – от 3,1 В до 9,8 В.
- Мощностью светового потока – от 20 до 145 в расчете на один диод.
- Параметрами силы тока – от 60 до 300 мА.
Приведем еще одну таблицу технических хаpaктеристик 2835 smd led
Параметры | Значение |
Максимальная температура | 85°С |
Минимальная температура | -40°С |
Потеря мощности | Не более 200 мВт |
Угол освещения | 120° |
Долговечность | 10 тыс. часов |
Чем выше мощность led-элемента, тем выше его температура. Аналогично, чем больше параметры рабочего нагрева, тем меньше должен быть номинальный ток. В результате перегрева происходит деструкция светодиодного кристалла, что в итоге приводит к снижению его яркости.
Чтобы устранить негативные последствия в этом случае, необходимо подобрать эффективный радиатор. Так, на каждый Ватт мощности должно приходиться от 20 до 40 квадратных сантиметров охладителя из алюминиевого сплава.
Сфера применения
Свето-элементы smd 2835 используются в качестве источника света как в одиночных led-светильниках, так и в светодиодных лентах. Минимальные размеры, надежность, большой срок службы и высокая световая плотность позволяют применять их в качестве декоративно-прикладной подсветки. Это и рекламные вывески, и освещение архитектурных объектов и элементов декора в помещении, и оформление в автотюнинге и в ландшафтном дизайне, и отображение подводных объектов в искусственных водоемах, аквариумах, бассейнах (при заключении в герметичный корпус).
Особенности светодиодных лент на led 2835
Светодиодная лента на основе диодов СДМ размером 2,8 на 3,5 мм хаpaктеризуется рядом достоинств:
- Светодиоды типа smd 2835 внешне похожи на аналог 3528, но при этом обладают лучшими параметрами. Они имеют более плоскую форму. Высота всего 0,8 мм. Это дает возможность расширить сферу их применения.
- Меньший нагрев led-элементов, обусловленный лучшим прижатием их к основанию.
- Качественная двухслойная плата шириной в 1 сантиметр обеспечивает высокие показатели электропроводности ленты и теплоотдачу.
- Хорошие эксплуатационные хаpaктеристики.
- В продаже распространены светодиоды различных цветов – красные, синие, зеленые и проч.
- По температуре свечения led-элементы могут быть теплыми, холодными и нейтральными.
Среди минусов лент на основе 2835 smd led выделяются следующие особенности:
- Монтаж допустим только на хорошо отводящее тепло основание.
- Подключение, включение возможно только через схему, в котором есть блок питания.
- Кристаллы могут светиться только одним заданным светом, многоцветных 2835 не существует.
По плотности расположения led-элементов ленты различаются на два популярных вида – 60 и 120 единиц на один метр. Минимальный отрезок по линии составляет 5 см. В нем расположено всего три светодиода модификации 2835 smd. Светодиодная полоска со 120 элементами фактически может использоваться в качестве полноценной альтернативы люстрам, плафонам и другим бытовым светильникам. При этом свет будет достаточно ярким и без раздражающих эффектов – мерцания и неравномерности.
Рекомендация! Далеко не все производители поставляют на рынок качественную продукцию. Для снижения себестоимости они нередко прибегают к таким хитростям, как, например, вставляют в основу лент чип на 3528. Кроме того, низкокачественные led-светильники на основе 2835 smd можно определить по таким параметрам, как – заниженная цена, очень тонкие провода контактов, ширина платы, не доходящая до стандартного значения (1 см), а чаще всего равная около 0,7-0,8 см. Значение светового потока при этом не превышает рекордно низких 7-9 лм, вместо стандартных 50 лм.
Как отличить светодиоды типа СМД 2835 от 3528
2835 smd led был разработан и запущен в производство значительно позже серии 3528. Благодаря этому он и обладает лучшими техническими и эксплуатационными параметрами. Например, у 2835 больше размер кристалла. Это существенно повышает и световой поток, и мощность, и светоотдачу. Кроме того, новый диод стоит на более широком теплоотдающем основании, а значит меньше нагревается, не теряет своих первоначальных качеств после продолжительного времени службы.
Читайте также Правила, требования и нормы при освещении спортивных и тренировочных заловЧтобы внешне отличить 2835 smd led от 3528-го аналога, необходимо обратить внимание на следующие критерии:
- Поверхность 2835 вся залита люминафором, а у 3528 – лишь часть в виде круга. По этой причине первый светит ярче, чем второй.
- Тыльная сторона имеет хаpaктерный для своей модификации профиль. У 2835 smd led показатели теплоотдачи выше.
- При одинаковой номинальной мощности параметры светоотдачи у 2835 больше.
Чтобы led-элементы не перегорали, при установке необходим токоограничивающий резистор. В одной цепи светодиоды устанавливаются последовательно. Однако нужно подключить схему с параллельными цепями, для каждой из них нужно установить отдельный резистор. В противном случае, элементы отличаясь разбросом параметров, просто не будут работать.
Основные выводы
Светодиоды серии 2835 smd led более компактны, надежны и долговечны по сравнению с аналогами. Хаpaктеризуются хорошей теплоотдачей, высокой плотностью света, широким углом излучения. Они могут использоваться в самых разных областях – от подсветки декора до полноценного комнатного освещения. При монтаже led-элементов в схему соединение должно быть последовательным. При этом расчет мощности резистора должен учитывать их параметры и суммарную мощность.
