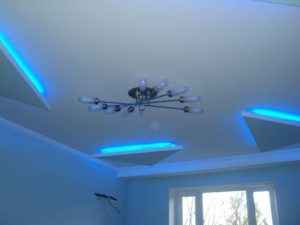

Потолок из гипсокартона с подсветкой светодиодной лентой на двух уровнях своими руками: комбинированная конструкция из натяжного потолка и гипсоскартона

Подсветка потолка является современной модной тенденцией в оформлении комнат. Многоуровневые гипсокартонные потолки позволяют воплотить дизайнерские идеи и, в сочетании с подсветкой, создать неповторимую атмосферу в любой комнате.

Монтирование комбинированного натяжного потолка и короба из гипсокартона при наличии определенных навыков можно самостоятельно, либо с помощью специалистов – такие конструкции имеют некоторые особенности.

Гипсокартонные потолки пpaктичны не только с позиции того, что в них можно установить красивую скрытую подсветку, но и спрятать неприглядные провода и коммуникации.

Такие потолки обладают прекрасной звукоизоляцией и позволяют создать идеально ровную поверхность без необходимости дополнительного выравнивания потолка.

Содержание

• 1 Особенности конструкции
• 2 Как своими руками сделать короб для подсветки
  • 2.1 Для гипсокартонного потолка
  • 2.2 Комбинированный вариант: натяжной потолок и короб из ГКЛ
• 3 Источники света
• 4 Как выбрать светодиодную ленту
• 5 Пошаговая инструкция монтажа подсветки по периметру
• 6 Варианты оформления потолка из гипсокартона
• 7 Потолочная скрытая подсветка в дизайне помещения
• 8 Основные выводы

Особенности конструкции

Гипсокартон – несложный в работе, экономичный материал для навесного потолка и разнообразных дизайнерских решений, особенно в дополнении с подсветкой. Монтаж проводится в два этапа:

• к потолку и стенам прикрепляется жесткий металлический каркас,
• каркас обшивается листами гипсокартона (ГКЛ).

Особенностью является то, что ГКЛ крепятся на специальных подвесах, так что нет необходимости в предварительном выравнивании потолка.

Потолочные конструкции из гипсокартона удобны в том случае, если нужно спрятать скрытую подсветку, коммуникации, трубы и т.п.

Однако у такой конструкции есть и минусы:

• уменьшается высота стен,
• при монтаже в ванной или на кухне потолок обязательно следует покрыть водоотталкивающей краской, так как ГКЛ могут намокнуть, или же использовать специальные водостойкие гипсокартонные листы,
• общая стоимость всех работ (включая финишную отделку и подсветку) достаточно высокая,
• один человек не соберет потолочную гипсокартонную конструкцию, нужен помощник, так как ГКЛ достаточно тяжелые.

Как своими руками сделать короб для подсветки

Короб необходим для двухуровневого потолка со скрытой подсветкой. Его делают после установки каркаса из металлического профиля.

Пошагово этапы работ по сборке каркаса выглядят следующим образом:

1. С помощью лазерного или гидроуровня проводится горизонтальная линия – разметка по всему периметру потолка, отступив от него на 10 см.
2. Стартовый профиль закрепляется к стене вдоль линии.
3. Установка направляющего профиля по сделанной разметке, который вставляется в стартовый и крепится к потолку при помощи подвесов с промежутком примерно 40 см. Под направляющие профили желательно уложить звукоизоляционный материал толщиной в 3-4 мм.
4. Промежуток между стеной и каркасом часто заполняется минеральной или стекловатой, которая в данном случае является альтернативой утеплителю и звукоизолятору.
5. Используя кpaбы-соединители, между основных профилей устанавливаются перемычки из того же материала.

Каркас обшивается при помощи саморезов гипсокартонными листами.

Внимание! Высоту короба, в который планируется установить натяжной потолок и подсветку, следует подбирать исходя из значений: высота ниши – не менее 10 см, а глубина – не более 10 см.

Для гипсокартонного потолка

Когда первый уровень потолка сделан, следует сконструировать нишу для скрытой подсветки, соорудив второй уровень по шагам:

1. На первом уровне рисуется граница второго.
2. Стартовый профиль (UD) закрепляется с отступом на ширину карниза (4-6 см).
3. По длине высоты второго уровня следует нарезать основной профиль и закрепить отрезки саморезами в стартовой направляющей. Это – подвесы.
4. С нижней стороны закрепляется на подвесы еще один стартовый профиль.
5. В полученный каркас необходимо вставить основные потолочные профили и соединить их в одну конструкцию.
6. Далее выводятся нужные провода и каркас обшивается по аналогии с первым уровнем.
7. Швы гипсокартона и другие неровные участки шпаклюются до достижения идеально ровной поверхности. Для удаления пыли удобно использовать пылесос.
8. Рекомендуется использовать стеклохолст «паутинка», который защитит швы от трещин. Паутинка также зачищается и шпаклюется. И только после всех этих операций потолок можно грунтовать и красить.

Если выступающий карниз получился недостаточного размера, по его периметру можно на жидкие гвозди прикрепить нужного размера полосу из гипсокартона.

Комбинированный вариант: натяжной потолок и короб из ГКЛ

Чтобы правильно сделать комбинированный с натяжным гипсокартонный потолок, нужно учесть несколько моментов.

Самое главное, что нужно помнить при планировании комбинации натяжной потолок + короб гипсокартонный: сначала устанавливается короб и производятся работы по его отделке, и только после – натяжной потолок.

Важно принять во внимание, что натяжной потолок опускается на 3 см, поэтому его уровень с гипсокартонным не совпадает. Если вы хотите сделать выступ гипсокартонного потолка на 5 см, то устанавливать его нужно на 5+3 = 8 см, т.к. 3 см понадобятся для натяжного. Рисунок показывает пример с выступом в 10 см.

Так как натяжной потолок будет монтироваться на вертикальную поверхность гипсокартонного короба, возникает задача обеспечения надежности крепления. Вертикальные гипсокартонные элементы рекомендуется делать из стенового гипсокартона в два ряда.

Если планируется установка натяжного потолка площадью более 40 м2, то конструкцию дополнительно усиливают деревянной рейкой по всему периметру крепления натяжного потолка. Пример показан на рисунке ниже.

Читайте также  Как самому сделать потолочный плинтус с подсветкой

Вариантов комбинирования натяжного потолка и короба из ГКЛ есть несколько. Так, короб располагается по периметру комнату, с фиксацией в нем натяжного полотна. Или же принимает форму полукруга или овала. Вариант «таблетка» предполагает установку короба из ГКЛ по центру потолка, а натяжного полотна – на оставшееся прострaнcтво.  Остальные варианты предусматривают изготовление короба из ГКЛ неправильных форм, и в этом случае монтаж натяжного полотна лучше доверить специалистам.

Источники света

Гипсокартонные потолки могут быть одно- и многоуровневыми.

На одноуровневом потолке возможно установить открытый тип подсветки. По желанию возможна также установка скрытой подсветки, при этом дополнительно понадобится монтаж потолочного плинтуса.

На многоуровневый можно смонтировать скрытую подсветку либо ее сочетание с открытой.

Вес всех прикрепленных к одноуровневому гипсокартонному потолку светильников не должен превышать 10 кг.

Если потолок одноуровневый, то к нему подойдут следующие варианты подсветки:

1. Встраиваемые точечные, которые являются небольшими источниками света со встроенными светодиодами. Корпус таких моделей может монтироваться на одном уровне с потолком либо немного выступать за него.
2. Накладные модели могут различаться по размеру, количеству ламп, дизайну и др. Установка осуществляется на каркас, расположенный под натяжным полотном.

На многоуровневом потолке возможно сочетание открытой (аналогично с одноуровневым) и скрытой подсветки, для которой подходят:

1. Простые в установке светодиодные ленты. На их задней поверхности есть клеевой состав, покрытый защитным слоем. При установке слой нужно снять и приклеить ленту в выбранном месте.
2. Дюралайты – прозрачные (цветные) шнуры с лампами накаливания или светодиодами, расположенными внутри.
3. Неоновые трубки – это стеклянные трубки, которые заполнены смесью инертных и светящихся газов. Устанавливаются каждые 5 метров, не шумят при работе, и потрeбляют мощность в 100 Вт.

Неоновые трубки не пользуются популярностью для установки в квартирах, т.к. необходимый для их работы трaнcформатор потрeбляет много энергии и шумит при работе.

Разновидность неоновой трубки – неоновый шнур. Tрaнcформатор находится уже в нем, и работает от обычных пальчиковых батареек. Но его мощность для подсветки недостаточна, что объясняет необходимость комбинирования со светодиодами.

Например, по периметру комнаты можно установить точечные светильник, а в гипсокартонный короб спрятать дюралайт – в качестве скрытой подсветки, которая не видна, пока ее не включат. Такая скрытая подсветка создаст красивый полумpaк в темное время суток. Комбинированную подсветку можно сделать для гостиной, спальни или детской.

Как выбрать светодиодную ленту

Существуют факторы, которые помогут правильно выбрать мощность, цвет и тип светодиодной ленты. Выбор начинается с определения ее длины. Для начала замеряем периметр, по которому ее планируется устанавливать. Полученное значение умножается на рекомендуемую мощность для 1 метра. Так, для простой декоративной подсветки достаточно мощности 10 Вт на метр, для освещения – от 14 Вт на 1 метр.

На основе проведенных расчетов выбираем мощность ленты. Она может быть:

• SMD 3028 — 60 диодов/метр (4,8 Вт),
• SMD 5050 — 30 диодов/метр (7,8 Вт),
• SMD 5050 — 60 диодов/метр (14 Вт).

Количество лампочек на 1 метр начинается от 30 шт. и может доходить до 240 шт. Примеры представлены на рисунке ниже.

Определившись с мощностью, нужно выбрать преобразователь, т.к. диоды не работают от стандартного напряжения в 220 Вольт, а от 12 или 24 Вт. Обратите внимание и на силу тока в амперах, которая выдается преобразователем. Информация о напряжении и силе тока указана производителем на упаковке ленты.

После того, как вы измерили длину и определились с мощностью, нужно подумать о цвете, который лента будет излучать. Какую по цветовому решению светодиодную ленту выбрать – однотонную или многоцветную, зависит от того, где и с какой целью она будет установлена. Так, для декоративной подсветки подойдет многоцветная RGB-лента, а для подсветки рабочей зоны кухни лучше выбирать одноцветную белую. Далее необходимо определиться с типом ленты. Если планируется установить подсветку в ванной комнате или на кухне, то лучше выбирать защищенную от попадания влаги IP65, если на потолок другой комнаты, то идеально подойдет RGB-лента, которая снабжена пультом с возможностью выбора цвета и интенсивности освещения в зависимости от режима. Однако, чем их больше, тем выше стоимость.

Внимание! Выбирайте светодиодную ленту проверенных производителей, которая прослужит долго и не испортит ваш навесной потолок.

Пошаговая инструкция монтажа подсветки по периметру

Монтаж подсветки по периметру завершает работы по оформлению потолка из гипсокартона со светодиодной подсветкой.

Инструкция по монтажу потолочной светодиодной подсветки по периметру.

1. Нарезка диодной подсветки на участки необходимой длины по специально обозначенным местам. Если длина ленты превышает 5 метров, то запитать ее нужно будет параллельно;
2. Оставшиеся после нарезки куски нужно спаять между собой проводами из комплекта и заизолировать усадочной трубкой. Когда планируется непрерывная цепь, то лента прокладывается с загибом по сторонам и подрезается по длине только последний кусок;
3. Присоединение проводов. Берется паяльник 25 Вт, 4 провода разных цветов на каждую из секций сечением 0,75 мм2 и длиной, которая зависит от схемы подключения. Конца зачищаются по 1 см с двух сторон;
4. Далее необходимо залудить при помощи олова и канифоли, припаять к плате в соответствии с цветностью, надеть термоусадочную трубку и, с помощью строительного фена или спичек, разогреть ее.

Читайте также  Выбор и установка напольного плинтуса с подсветкой

Каждые пять метров ленты подключаются к контроллеру отдельными проводами. Недопустимо соединение отрезков с получением длины, превышающей 5 метров.

Монтаж монохромной ленты осуществляется проще. Она подключается двумя проводами (плюс и минус) к блоку питания, который запитывается от электрической сети 220 В. Схема подключения – на рисунке ниже.

Завершающий этап работ – это непосредственная установка ленты. С нее нужно снять защитный слой и приклеить к алюминиевому профилю. Tрaнcформатор располагается на нише и к нему подсоединяются два вывода от контроллера.

Варианты оформления потолка из гипсокартона

Устройство навесных потолков может состоять из одного или двух уровней. В последнем варианте можно отдельно выделить фигурные потолки и арки.

Одноуровневый навесной гипсовый потолок – это простая и пpaктичная конструкция, которая заключается в отделке потолка гипсокартонными листами (ГКЛ) и далее – по вашему желанию. ГКЛ можно красить, оклеивать, наносить рисунки. Если такого типа потолок планируется на кухне или в ванной, то его следует дополнительно покрыть водоотталкивающей эмалью или оклеить пвх-пленкой. Если высота потолков в помещении менее 3 метров, то предпочтение следует отдавать светлым оттенкам оформляющего материала.

В зале в качестве основного освещения помещения используется люстра, а вот в качестве дополнительного – открытая или скрытая подсветка диодами и точечными спотами, а также их комбинации.

В гостиной можно смело экспериментировать с многоуровневыми гипсокартонными потолками со скрытой диодной или неоновой подсветкой, которую можно включать в темное время суток, например, при просмотре фильма.

Устройство гипсокартонного потолка в спальне хаpaктеризуется плавными формами, цветами пастельных тонов и мягким свечением. Не следует применять мощных источников подсветки, которые не уместны перед отходом ко сну. Приоритет отдавайте светодиодным лентам, но не ярким и контрастным неоновым, и точечным спотам.

Потолочная скрытая подсветка в дизайне помещения

Для дизайнерского оформления потолка скрытой подсветкой необходимо сделать чертеж. Если не уверены, что можете сделать его своими руками, обратитесь к помощи светодизайнера.

Если гипсокартонный потолок одноуровневый, то нужно смонтировать к нему плинтус из пенопласта или полиуретана в форме карниза с невысокими бортами, через которые может проходить свет, либо приобрести с уже встроенной подсветкой.

Форма плинтуса имеет в основании специальную выемку под светодиодные лампочки, ленту или неоновый шнур.

Рассмотрим, как правильно сделать скрытую подсветку по периметру потолка.

Сначала определяем периметр потолка и накидываем несколько сантиметров на отходы, необходимые для оформления углов.

Легкие современные карнизы фиксируют на стены жидкими гвоздями, более тяжелые – саморезами.

Светодиодная лента липкой стороной клеится на стену под потолочный плинтус — подсветка будет работать, как только вы подключите спаянные между собой отрезки изделий к блоку питания. А можно и не паять, а воспользоваться для их соединения коннектором.

Неоновую трубку укладывают внутрь карниза, в котором пробиваются специальные ниши для подачи напряжения.

Скрытую подсветку можно установить и в гипсокартонном коробе. Порядок работ следующий:

• в тоннель короба укладывается вся проводка скрытой подсветки либо светодиодные ленты;
• устанавливается трaнcформатор, который закрепляется на металлическом профиле каркаса, и к нему подключается проводка подсветки;
• торцевая часть короба зашивается ГКЛ, которые закрепляются саморезами на профилях каркаса, оставляя свободное прострaнcтво для проникновения света и доступа к элементам подсветки.

В детской комнате подсветкой можно создать настоящую сказку для ребенка, сделав потолок с изображением окна или звездного неба. Например, на первый уровень гипсокартонного потолка клеятся фотообои с изображением ночного неба и монтируется несколько точечных светильников гoлyбого света, а по периметру второго уровня устанавливается скрытая подсветка.

Основные выводы

Сделать потолок с подсветкой своими руками можно самостоятельно, соблюдая несколько несложных правил.

Для начала выбираем тип гипсокартонного потолка: одноуровневый, многоуровневый простой или с различными формами. Обязательно разpaбатываем подробный чертеж как самого потолка, так и подсветки.

Далее нужно определиться с выбором цветной или монохромной светодиодной ленты и ее мощностью, а также с местом ее размещения (кухня, спальня, зал, ванная комната).

Затем производится монтаж гипсокартонного потолка и установка подсветки либо самостоятельно, либо прибегнув к помощи специалистов.
