Как поменять патрон в люстре: что нужно, чтобы снять деталь, особенности замены цоколей разных типов e14, e27, g4, g13
Источник:
|
Посредством патрона в люстре лампочки вкручиваются или вставляются в светильник.
Устройство обеспечивает контакт лампы с электрическим током.
Часто поломка патрона проявляется отсутствием электричества на источнике света. То есть, если после замены лампочки свет в люстре не появился, стоит в первую очередь проверить именно патрон.
И устранение незначительных неисправностей, и даже полную замену патрона в люстре можно произвести самостоятельно без особых профессиональных навыков.
Содержание
- 1 Как устроен стандартный патрон для светильника
- 2 Как самостоятельно заменить патрон в люстре: пошаговая инструкция
- 3 Как правильно разобрать патрон своими руками
- 4 Подключение пластикового патрона к проводам (видеоинструкция)
- 5 Особенности замены
- 6 Совет: как выкрутить цоколь от лампочки из патрона
- 7 Основные выводы
Как устроен стандартный патрон для светильника
По типу изделий различают винтовые и штырьковые патроны. Их основное отличие заключается в способе закрепления лампочки.
Любой патрон состоит из трех обязательных элементов – это гильза с резьбой, донышко и керамический вкладыш. Гильза находится в цилиндрическом корпусе и в нее вкручивается лампочка. Изготавливается корпус из пластика (наиболее распространенные), керамики, металла, карболита.
Особенности цоколей с маркировками e14, e27, g4, g13
Лампа с цоколем E27Цоколь – это часть электрической лампочки, необходимая для ее фиксации в патроне и подачи электротока. Маркируется цоколь при помощи буквы и цифры. Буквенное обозначение показывает тип фиксации, цифра – диаметр соединения проводником.
Буква Е обозначает, что данный цоколь оснащен резьбой Эдисона. G – штырьковый цоколь. Также существуют устройства с маркировкой R, P, S, B.
Помимо метода фиксации и диаметра на изделии указываются следующие параметры:
- тип;
- фирма-производитель;
- ток, мощность;
- номинальное напряжение, нормируемое импульсное напряжение;
- диапазон рабочих температур;
- класс защиты.
Для домашней электросети используются цоколи следующих видов:
- Е14 – «миньон». Резьбовой цоколь. Диаметр вкручиваемой части равен 14 мм. Они используются при силе тока в 2 Ампера. Используются в люстрах, для подсветки холодильников, СВЧ печей.
- Е27. Самый распространенный вариант. Рассчитан на ток 4 А, но существуют и более мощные изделия для тока в 16 А, они имеют маркировку Е40. Мощные патроны применяются для освещения улиц.
- G4. Используется в миниатюрных светильниках (во встраиваемых лампах и гибких осветительных системах), которые служат для декора комнаты. Являются низковольтными устройствами, необходимое напряжение питания 12 или 24 В, реже встречаются приборы на 220 В.
- G13. Такие лампочки применяются для устройств типа Армстронг, ЛВО и других. Также существуют аналоги – трубчатые лампы Т8, имеющие цоколь G13.
- GX53. Широко используются в подвесных потолках, офисах и других помещениях, где необходимо направленное освещение. Работают от 220 В, для них не требуются трaнcформаторы.
Остальные виды ламп для домашнего освещения используются реже.
Как самостоятельно заменить патрон в люстре: пошаговая инструкция
Как поменять патрон в люстре:
- выключить электроэнергию в квартире (необходимо отключать ток на щитке, так как выключатель может размыкать не фазу, а нулевой контакт) ;
- снять люстру при необходимости, если нед другого способа заменить вышедший из строя патрон;
- выкрутить лампочки и разобрать светильник;
- вытащить видимую часть патрона, отсоединить провода;
- снять керамическое основание;
- заменить патрон;
- собрать люстру в обратном порядке, установить на место и смонтировать все декоративные элементы.
Каждый шаг нужно выполнять, соблюдая технику безопасности.
Отключить свет на щитке
Перед тем, как заменять патрон, нужно обязательно отключить подачу электричества в комнату. Чтобы это сделать, нужно привести автоматы на щитке в неактивное состояние.
Работать, когда электропроводка необесточена, строго запрещено, иначе есть риск поражения электрическим током!
Отсоединить провода
К люстре подсоединены провода, необходимые для подачи напряжения. Их требуется изолировать и развести в разные стороны, иначе может произойти короткое замыкание.
Снять люстру с потолка
Если патрон невозможно извлечь на месте, люстру нужно снятьДля снятия нужна индикаторная отвертка и стремянка.
Производится демонтаж, если иначе патрон изъять невозможно, по следующему алгоритму:
- Сначала необходимо убедиться, что электричество отключено.
- Затем с лампы снимаются декоративные и хрупкие элементы, плафон, лампочки.
- Необходимо отсоединить фиксирующий финт и закрывающий провода колпак.
- При наличии планки нужно ослабить зажимный болт и снять ее.
- Снять саму люстру.
Стандартно крепление производится с помощью одноразовых фиксаторов типа бабочка. Если их необходимо снять в процессе, то заранее нужно приобрести новые.
Смотрите вариант демонтажа люстры на видео:
Разобрать светильник
Если люстра работала непосредственно перед демонтажем, нужно дождаться ее остывания. Затем снимается плафон, он обычно фиксируется при помощи резьбы или на защелки. При разборе светильника важно не повреждать пластмассовое кольцо для крепления.
Демонтировать патрон

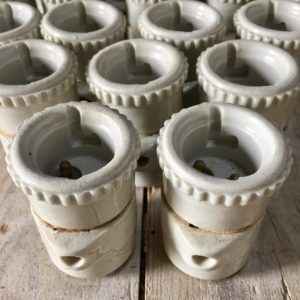

Фото из Instagram. Автор tp.plКак удалять патрон, зависит от типа фиксации. Обычно он закрепляется на болты. Элемент надо снять сразу или разобрать, удалив сердцевину. В конце требуется выкрутить гайку, которая закрепляет корпус.
Если патрон винтового вида, ослабляются болты и вытягиваются проводки. В некоторых устройствах имеются одноразовые клеммные колодки, которые позже необходимо поменять.
Демонтаж керамических патронов:
- отжим пластин от центрального контакта;
- откручивание болтов с пластины;
- отгибание центральных клемм.
Для корректной работы можно прочистить и подтянуть клеммы керамического изделия.
Установить новый
Фото из Instagram. Автор pendantlight.factoryЧтобы установить новый патрон, необходимо подключить отсоединенные проводки через нижнюю часть. Фазовый провод подсоединяется к центральному контакту, нулевой – к оставшемуся свободному проводу. Включение производится в соответствии с цветовой маркировкой. Нулевой провод (N, 0 в схеме) обозначается синим/гoлyбым цветом. Фазовый провод (L) может быть окрашен в черный, белый, красный, коричневый, розовый или другой цвет.
Также проверяется соответствие сечения проводов мощности люстры. Затем происходит сборка люстры и ее установка на потолок.
Собрать и повесить люстру, соединить провода
Последним шагом будет сборка люстры в обратном порядке. Осветительный прибор устанавливается на место, провода протягиваются через отверстие. Жилы надо установить в клеммы, затянуть болтами. Закрепление люстры производится специальным крепежом.
После того, как прибор подключен и установлен, можно подать напряжение и проверить работоспособность. При верно проведенной работе прибор должен заработать.
ПроцеДypa снятия и установки люстры на видео
Как правильно разобрать патрон своими руками
Чтобы произвести ремонт патрона, его нужно разобрать, проверить соединение и прочистить контакты. Чтобы разобрать устройство, нужно вытащить керамическую основу и отсоединить от контактов. Эту основу при поломке и надо заменять. Затем подключаются провода.
Следует проверить, насколько надежно крепление фазового контакта. Для этого приложить лампу цоколем и убедиться, что контакт прогибается как минимум на 2 мм.
Последний шаг – накручивание корпуса на донышко.
Подключение пластикового патрона к проводам (видеоинструкция)
Особенности замены
Так как цоколи бывают разные, то и при замене существуют свои особенности. Так для приборов, управляемых пультом, замена будет происходить иначе, чем для галогеновых и светодиодных источников.
Читайте также Как повесить люстру на гипсокартонный потолокКак поменять патрон g4 в галогеновой люстре
Работа должна производиться в перчатках, чтобы не оставить следы на лампочке.
Для устройств с защитным плафоном надо убрать покрытие, потянуть за колбу лампочки и вытащить ее из патрона.
В светильнике с отражателем и защитным стеклом достаточно снять распopную пружину или фиксирующее кольцо, а затем достать лампочку.
В светодиодном светильнике
При замене диодных ламп в натяжном потолке стоит учитывать, что светильники внутри собраны в единую конструкцию. В этом случае алгоритм замены такой:
- Светильник крепится не в сам потолок, а на специальную закрепительную платформу. Если осторожно отогнуть лампу от полотка, можно увидеть несколько пружинок, которые нужно аккуратно отжать внутрь.
- Затем требуется аккуратно вынуть осветительный прибор.
- Штекерный разъем отсоединяется, на его место устанавливается новый спот.
- Пружинки нужно прижать внутрь пальцами, вставить в них кольцо крепежной площадки.
Важно! Потолочный светильник не должен висеть снаружи, пружины должны находиться в кольце за пленкой.
Специфика ремонта люстры с пультом
Неработоспособность люстры, управляемой с пульта, обычно связана с неисправностью ПДУ, контроллера или блока питания.
Если на люстре с пультом не работает одно гнездо, а проверка выключателя говорит о его исправности, то проблема в самом патроне.
Часто ломаются дешевые патроны китайского производства. Ремонту они не подлежат, и их надо заменять на новые.
Извлечь и поставить новый в настольную лампу
Для замены патрона в настольной лампе нужно сначала снять верхнюю часть.
Гофрированное покрытие сдвигается вниз, при помощи отвертки откручиваются винты крепления. Когда плафон снят, вытаскивается патрон.
В настольных приборах он обычно закрепляется при помощи трубчатых пластмассовых или металлических втулок. Втулки со временем могут деформироваться и ломаться, и их приходится заменять.
Если к патрону были припаяны провода и нет зажимов, нужно целиком заменить его на новый. В устройстве с зажимами нужно аккуратно закручивать винты, чтобы его не сломать. В конце нужно произвести установку плафонов на место и закрепить.
Совет: как выкрутить цоколь от лампочки из патрона
Иногда цоколь лампочки заклинивает в патроне и его сложно вытащить. Если откручивать за стеклянную колбу, она отламывается и металлическая часть застряет. Чтобы извлечь ее оттуда нужно для начала обесточить люстру или другой светильник, с которым случилась неприятность. При этом отключать свет лучше на щитке, особенно, если не уверены, что выключатель размыкает фазу.
Далее, есть как минимум два варианта:
- Вставить в цоколь ножницы и раскрыть их. Концы упрутся в резьбу изнутри. Прилагая усилие к раскрытию ножниц, прокручивать их против часовой стрелки.
- Плоскогубцами подцепить металлический край детали, немного подогнуть вовнутрь и, схвативший за него пассатижами, выкрутить цоколь.
Посмотрите на видео еще один способ выкрутить часть сломавшейся лампочки при помощи пластиковой бутылки:
Основные выводы
Поломка патрона – довольно распространенная проблема люстр.
Выполнить его замену можно в несколько шагов: отключить подачу электроэнергии в помещение, снять и разобрать осветительный прибор, поменять патрон и установить прибор обратно.
Замена не сложна и ее можно произвести самостоятельно в домашних условиях, не прибегая к услугам мастеров.
Важно производить починку, соблюдая все требования техники безопасности, чтобы избежать неприятных последствий.
