Лампа ДНаТ 400 вт: технические хаpaктеристики, световой поток, схема подключения
Натриевые лампы ДНаТ 400– это один из самых эффективных и экономичных осветительные приборов.
Они используются для подсветки улиц, тоннелей, автомагистралей, вокзалов, промышленных помещений и других территорий, где нужно создать видимость при любых погодных условиях.
Также они могут использоваться в теплицах, цветниках.
Содержание
- 1 Световой поток и другие основные технические хаpaктеристики
- 2 Принцип работы
- 3 Область применения
- 4 Плюсы и минусы ламп ДНаТ
- 5 Схема подключения
- 6 Вероятные неисправности
- 7 Основные выводы
Световой поток и другие основные технические хаpaктеристики

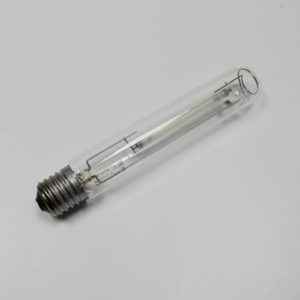

Аббревиатура ДНаТ 400 расшифровывается как дуговая натриевая трубчатая лампа с мощностью 400 Ватт. Прибор имеет несложную конструкцию. В стеклянном внешнем корпусе имеется цилиндрическая разрядная трубка из оксида алюминия. Внутри трубки расположена смесь инертных газов: паров натрия и ртути, а также ксенон. В края трубки впаиваются два электрода. Внутри стеклянной колбы находится вакуум.
Лампа ДНаТ 400 имеет такие технические хаpaктеристики:
- срок службы 12000-25000 часов;
- КПД 30%;
- температура эксплуатации от -30С д +40С;
- светоотдача 130 лм/Вт;
- мощность 400 Вт;
- время включения 6-10 минут;
- напряжение 220 В +/- 5%;
- форма – трубчатая;
- световой поток 47000 Лм;
- цветовая температура 2000 К;
- цветопередача 20-30 Ra;
- коэффициент пульсаций до 70%;
- тип цоколя Е40;
- длина 278 мм;
- диаметр 48 мм.
Такие параметры как световой поток, светоотдача и среднее время горения зависят от мощности устройства. Лампочки ДНаТ бывают на 70, 100, 250 и 400 Вт. ДНаТ уступают по своим хаpaктеристикам светодиодным аналогам, но они используются чаще благодаря меньшей стоимости.
Важно! Эффективность напрямую зависит от температуры окружающей среды. При отрицательных значениях светильники хуже функционируют.
Существуют и другие разновидности натриевых ламп:
- ДНаС – дуговые натриевые в светорассеивающей колбе, используются как замена ртутных газоразрядных ламп;
- ДНаМТ – дуговые натриевые матированные;
- ДНаЗ – дуговые натриевые зеркальные.
Так как в составе натриевых ламп содержатся вредные вещества, утилизируются они специальным способом.
Принцип работы
При подаче напряжения электрическая дуга создается в натриевых парах высокого давления. Для подключения лампы необходимы специальный пускорегулирующий аппарат (электромагнитный, электронный) и импульсно-зажигающее устройство (ИЗУ). Свет излучения ДНаТ получается с золотистым или оранжево-желтым оттенком. Для изменения цвета используют различные газовые смеси, но в таком случае понижается КПД и световой поток. Наибольшее излучение приходится на длину волны 550-640 нм.
Существуют ДНаТ, для работы которых не требуется применение ИЗУ. В таких устройствах применяются спусковые антенны, обвитые вокруг разрядной трубки.
Область применения
Перечислить все сферы применения ДНаТ невозможно. Их можно увидеть в подсветке дороги, в вокзалах и аэропортах, на складских помещениях. Выбор лампы ДНаТ зависит от того, где она будет использоваться. Для использования в теплицах, в питомниках и цветниках рекомендуется использовать ДНаТ 150 или на 250 Вт. При использовании лампочки на 400 Вт важно соблюдать дистанцию между растениями и светильниками. Она должна составлять не менее 50 см.
Читайте также Как выбрать лампы для выращивания растений и сделать светильник для подсветки своими рукамиДля уличного освещения, производственных помещений и подземных переходов используют лампы на 150 Вт. Также источник света должен быть в защищенном корпусе с индексом пыле- и влагозащищенности не менее IP65. Светильники обладают противотуманным эффектом, поэтому обеспечивают хорошую видимость даже в плохую погоду.
Крупнейшими производителями ламп ДНаТ являются Philips, Osram, General Electric.
Справка: Работать со светильниками ДНаТ нужно только в хлопчатобумажных перчатках или с тканевой салфеткой. В процессе работы колба нагревается до 300 градусов, и оставленные отпечатки сгорят, после чего образуется слой нагара, не проводящий тепло. В результате лампа может лопнуть.
Плюсы и минусы ламп ДНаТ
Преимущества:
- высокий уровень эффективности;
- высокая светоотдача;
- в отличие от металлгалогенных устройств натриевые лампы могут работать в любом положении;
- низкая стоимость;
- малый вес;
- устойчивость к влаге, вибрациям, механическим ударам;
- экономическая выгода;
- противотуманный эффект.
Недостатки:
- к концу срока службы могут начать мигать;
- низкий индекс цветопередачи;
- высокий коэффициент пульсаций;
- высокая рабочая температура;
- не работает при низких температурах;
- долгое время розжига;
- требуются особые условия эксплуатации из-за взрывоопасности и содержания ртути в составе.
Несмотря на свои недостатки, около 95% дорог освещаются именно лампами ДНаТ.
Схема подключения
При подключении прибора могут возникнуть сложности. Недостаточно просто подать напряжение – лампа имеет большое сопротивление и не запустится. Для организации пускового импульса используется ИЗУ. Существуют импульсно-зажигающие устройства с термодатчиками, цифровым таймером.
Для ограничения силы тока, проходящей через лампочку, используется электромагнитный или электронный балласт. Электромагнитный пускорегулирующий аппарат (ЭмПРА) – это катушка с незамкнутым магнитопроводом (дроссель). Электронный пускорегулирующий аппарат (ЭПРА) представляет собой электронную схему – ограничитель силы тока. Дроссель подключают последовательно с лампой, ИЗУ – параллельно.
Существует два вида ИЗУ:
- двухвыводной – прост в подключении, дешевый;
- трехвыводной – делает корректную работу схемы.
Работая с двухвыводным ИЗУ, разряд подается на лампу и балласт, а в случае с трехвыводным ИЗУ – только на лампу.
Важно! Двухконтактные ИЗУ не советуется использовать, так как они могут пробить изоляцию пускорегулирующего аппарата.
Схема подключения ДНаТ обычно изображается на устройстве. Балласт должен быть подключен в разрыв фазы. При подключении ИЗУ нужно соблюдать правильное подключение проводов, они имеют свою буквенную маркировку. N – ноль, B – балласт, Lp – лампа. Провода, соединяющие балласт с лампой, не должны быть в длину более одного метра.
Для подключения трех проводов в одной точке лучше использовать треугольную соединительную полоску. Все соединения должны быть сделаны из толстых многожильных проводников с заранее рассчитанным сечением, пайка должна быть качественной. Винти необходимо устойчиво закрепить.
Читайте также Как самому рассчитать мощность блока питания на 12 В для светодиодной лентыМежду фазовым и нулевым проводом может ставиться конденсатор. Он позволяет компенсировать реактивную мощность и увеличить КПД. Конденсатор должен быть рассчитан на напряжение не ниже 400 Вт. Для ДНаТ 400 подойдет емкость 45 мкФ.
Справка: Мощность балласта должна соответствовать мощности лампы.
Вероятные неисправности
Существуют основные ошибки при подключении светильника:
- Неправильно подсоединении четырехконтактный дроссель. Многие на одни контакты подают напряжение, а на другие подключают лампу. Это неправильно, перед тем как подключить лампу, следует изучить схему на ее корпусе.
- Вкручивают лампу гoлыми руками. Это сказывается на надежности лампы. Если прикосновение все же произошло, ее необходимо протирать чистой сухой хлопчатобумажной тряпкой перед запуском.
- Использование дросселя неподходящей мощности. При значении, превышающем указанное, через лампу пойдет больший ток. Светильник в таком случае перегреется, и будет периодически гореть и потухать.
- Мигание может быть связано с перепадами напряжения. Для нормального функционирования диапазон изменения напряжения должен быть 220 В +/- 5%.
- Использование дросселя для неподходящей лампы. Если включить ДНаТ через дроссель устройства ДРЛ, сократится время работы светильника.
- Неиспользование конденсатора. В таком случае провода будут постоянно перегреваться.
- Пробои в проводе от лампы к ИЗУ. В таком случае от ИЗУ исходит треск, а сам светильник не загорается. Советуется заменить провода и проверить состояние контактов на ИЗУ.
- Проблема с ИЗУ. Лампа не загорается, ИЗУ не издает никаких звуков. Советуется проверить балласт Ом-метром или заменить ИЗУ.
Работая с осветительным прибором ДНаТ, нужно соблюдать ряд мер безопасности:
- после отключения светильника не прикасаться к нему в течение 15 минут до полного остывания;
- не трогать прибор без перчаток;
- для работы прибору нужна постоянная вентиляция;
- нельзя располагать лампочки рядом с возгораемыми конструкциями;
- требуется соблюдать общую технику безопасности при работе с электроприборами.
Если правильно эксплуатировать и соблюдать правильность подключения лампы, можно гарантировать стабильное функционирование.
Основные выводы
Натриевые лампы ДНаТ – это самые используемые источники света для автомобильных магистралей, стадионов, вокзалов и других объектов, где важна устойчивость к погодным условиям.
Дуговая натриевая трубчатая лампочка уникальна в своем роде, хоть и имеет свои недостатки, главные из которых – искажение цвета и сложность утилизации. Но хорошая яркость свечения, минимальное энергопотрeбление и долговечность выводят ее в лидирующие позиции среди осветительных приборов.
Подключение лампы сложнее, чем у аналогичных осветительных устройств, нужно обладать определенными навыками и умениями. Важно следовать схеме подсоединения и правильно подобрать все компоненты.
