Автоматические системы управления освещением

Реле для автоматического управления освещением, в последнее время приобретают все большую популярность. Ведь они позволяют не только существенно снизить затраты на освещение, но и сделать ваш дом более удобным для проживания. Что уж тут говорить о централизованных системах управления освещением, которые позволят вам вообще не подходить к выключателям.

Но зачастую установка таких систем достаточно дорогостоящая, и по карману далеко не каждому. В то же время, при наличии минимальных познаний в электротехнике, вы вполне можете создать централизованную систему управления, которая по своему функционалу мало в чем будет уступать своим более прогрессивным собратьям. А вот ее стоимость будет на порядок ниже.

Содержание

• Устройства применяемые для автоматизации управления освещением
• Схемы автоматического управления освещением
  • Схемы подключения с одним датчиком
  • Схемы подключения с двумя датчиками
• Вывод

Устройства применяемые для автоматизации управления освещением

Дабы разобраться с вопросом автоматического управления, давайте сначала рассмотрим, а чем отличается централизованная система управления от установки обычных датчиков. И какие, собственно говоря, датчики для этого могут применяться?

Для ответа на этот вопрос давайте возьмем шкаф управления наружным освещением с централизованной системой, и посмотрим, что к нему подключено. Вы удивитесь, но это обычные датчики освещенности, движения, присутствия, таймеры и концевые выключатели открывания дверей.

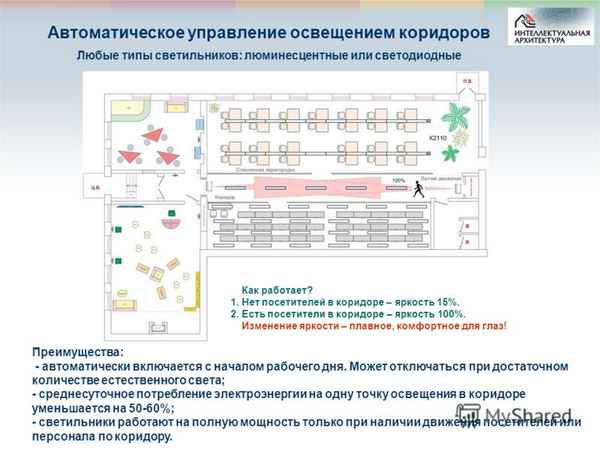

Современная система управления освещением и не только

Сам процесс управления осуществляется только за счет этих датчиков. А централизованная система лишь обеспечивает их координацию, изменение режимов работы и удобный интерфейс пользователя для настройки и управления.

• То есть, мы вполне можем своими руками создать подобную систему управления, которая только что и будет не столь удобна в эксплуатации.
• Но столь ли часто нам необходимо изменять настройки? Может быть раз-два в год – да и то, только на отдельных реле.
• Это вполне можно сделать и вручную, а не через WEB-интерфейс. Зато стоимость такой системы будет в разы ниже.
• Что нам для этого необходимо? В первую очередь сами датчики. Поэтому давайте остановимся на них подробнее.

Схемы автоматического управления освещением

Подключение приведенных выше датчиков по схеме «и» или «или», позволяет полностью автоматизировать процесс управления освещением:

• Так называемая логика «и» — это когда включение освещения наступает при сpaбатывании сразу двух датчиков.
• Например, при снижении освещенности сpaбатывает датчик освещенности, и падает питание к датчику движения, при сpaбатывании которого и включается свет. Таким образом, сpaбатывание одного из этих датчиков не приведет к включению света.
• Логика «или» — это когда свет включится по фактору сpaбатывания одного из нескольких датчиков. Например: свет включится или по факту снижения освещенности, или по фактору наступления времени сpaбатывания на таймере.

Схемы подключения с одним датчиком

Чтобы разобраться с этим вопросом более детально, давайте рассмотрим разнообразные схемы подключения датчиков. Начнем с наиболее простых схем с одним датчиком.

В качестве примера возьмем схему подключения датчика освещенности, который при снижении уровня естественной освещенности будет давать импульс на включение искусственного освещения. Принцип подключения других датчиков аналогичен.

• Для этого нам потребуется непосредственно сам датчик освещенности. Он может быть двух типов. В первом случае — это датчик с коммутационным механизмом внутри. Такое устройство способно управлять освещением с токами до 6, 10 или 16А. Более высокие токи приведут к перегоранию контактной части реле.

Принципиальная электрическая схема датчика освещенности

• Второй тип реле — это автомат управления освещением с выносным датчиком. Автомат и датчик соединяются при помощи провода. В этом случае, датчик подает лишь управляющий импульс на автомат, а коммутация цепи происходит уже непосредственно автоматом. Такие устройства способны включать и отключать освещение с номинальными токами до 32А, а иногда и выше.
• В нашем примере мы рассмотрим подключение датчика освещенности первого типа, как более распространенного. Для его работы, нам потребуется подключить к нему фазный и нулевой провод (см. Как прозвонить провода: рассмотрим варианты ).

Подключение датчика освещенности без выключателя

• Для этого фазный провод подключаем от выключателя сети освещения, которую мы планируем автоматизировать. Причем, подключаем его на приходящий от распределительной коробки или от группового автомата контакт. Нулевой провод подключаем непосредственно в распределительной коробке — или шкафу управления освещением, как на видео.
• Теперь датчик у нас работоспособен, но пока еще нечего не коммутирует. Для этого нам необходимо к третьему выводу датчика подключить еще один провод. Он так же будет фазным, и подключается либо на уходящий контакт выключателя, либо непосредственно к ближайшему светильнику. Нулевой провод для светильника берется отдельно от распределительного щита или коробки.

На фото правильное подключение любого датчика с шунтирующим выключателем

Обратите внимание! Наша инструкция не даром делает такой акцент на подключение от выключателя. Дело в том, что согласно нормам ПУЭ, любые сети освещения с автоматическим управлением должны быть оборудованы системой ручного управления, которая шунтирует средства автоматизации. Проще говоря, должен стоять выключатель, который позволит включить свет помимо датчика.

Схемы подключения с двумя датчиками

Теперь давайте рассмотрим вопрос подключения сразу нескольких датчиков. При этом у нас будет два варианта: первый подключение по логике «и», а второй по логике «или».

• В качестве примера, давайте рассмотрим вариант, когда нам необходимо, чтобы освещение включалось, когда будет достаточно темно, и когда в определенной зоне есть человек. Для этого нам потребуется датчик освещенности и датчик движения. Вместо датчика движения может быть датчик присутствия.

Последовательная схема подключения датчиков

• Теперь давайте разберем схему подключения – она называется последовательной. Прежде всего, как в варианте с подключением одного датчика, монтируем датчик освещенности. Только провод, который у нас шел к светильникам, подключаем в качестве приходящего фазного к датчику движения. А уже уходящий фазный провод от датчика движения подключаем к светильникам. При этом нулевой провод для датчика движения, мы подключаем в шкаф управления освещением наружным или распределительную коробку. Можно на один контакт с нулевым проводом датчика освещенности.
• При такой схеме, после того как снизится уровень естественного освещения, сработает датчик освещенности. Он подаст фазу на датчик движения, и тот включится в работу. После того, как в зону действия датчика попадет человек, он сработает и включит освещение.
• Теперь давайте рассмотрим вариант, когда у нас имеется длинная дорожка. Нам необходимо, чтобы свет зажегся тогда, когда с одной или со второй стороны дорожки появится человек. Зона действия одного датчика движения недостаточна для охвата всей дорожки. Поэтому нам потребуется два, или даже три датчика.

Параллельная схема включения датчиков движения

• Схема такого подключения достаточно проста. Все датчики должны быть включены параллельно. Для этого из одной точки берем нулевой провод, и подключаем его ко всем датчикам. Так же поступаем и с фазным питающим проводом. А вот уходящие от датчиков фазные провода, соединяем между собой и подключаем к нашим светильникам.

Обратите внимание! Если у нас имеется ящик управления освещением 380В, из которого мы подключаем датчики, то крайне важно чтобы все они были запитаны от одного и того же фазного провода. В противном случае, это приведет к короткому замыканию. Поэтому, для исключения ошибок, подключения лучше выполнять в одной точке.

Схема управления с большим количеством датчиков и единой управляющей системой

При таком способе подключения, при сpaбатывании хотя бы одного из датчиков, свет включится вдоль всей дорожки. Комбинируя приведенные выше варианты, можно достичь высочайшей степени автоматизации.

Но для сложных схем, становится достаточно накладно монтировать силовые провода от датчика к датчику. Поэтому в таких случаях, все силовые переключения выполняются в силовом шкафу. А к датчикам подводится только питание, и от них исходят управляющие сигналы.

Вывод

Ящик управления освещением с фотореле — это уже давно не предел автоматизации. Современные технологии позволяют использовать сразу несколько параметров для включения освещения. И далеко не всегда для этого необходима покупка дорогостоящего оборудования.

Вполне возможно создать качественные системы управления и самостоятельно. Для этого достаточно иметь минимальные познания в электротехнике, и правильно продумать условия включения и отключения света.
